QYF25-20矿用气动清淤排污泵刀闸阀，延时阀

QYF25-20矿用气动清淤排污泵,矿用气动清淤排污泵生产厂家

矿用气动清淤排污泵概述

智能化高效节能矿用气动清淤排污泵是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际水平。

QYF25-20矿用气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排污作业。

我们研制的矿用气动清淤排污泵实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。

QYF25-20矿用气动清淤排污泵结构组成:18053757359

矿用气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等。

主体部分：由泵体、进料管道、排料组成

控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成

QYF25-20矿用气动清淤排污泵工作原理:18053757359

主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。

2、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。

3、真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。它是根据效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的z小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。

QYF25-20矿用气动清淤排污泵技术参数

清淤排污泵型号流量

m3/h扬程

m耗气量

m3/min工作气压

MPa安装外形尺寸

（长×宽×高）mm

QYF25-2025209.5～10.50.5～0.71830×885×965

QYF20-2020208.5～9.50.5～0.71830×834×915

QYF17-2017206.5～7.50.5～0.71830×782×890

QYF14-2014205.0～5.50.5～0.71830×782×890

QYF10-2010204.5～5.00.5～0.71830×782×890

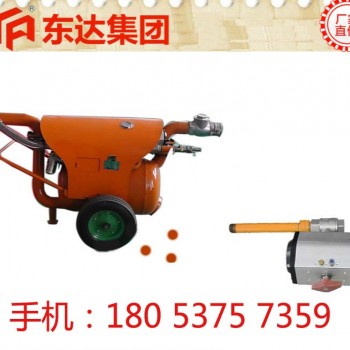

QYF25-20矿用气动清淤排污泵实物图

矿用气动清淤排污泵煤安证

山东矿安机电有限公司时刻围绕国家煤矿安全监察局对煤矿安全的指导思想，以煤矿安全为己任，打造安全煤矿用气动清淤排污泵，杜绝煤矿安全隐患。始终坚持以科学技术为第一生产力， 生产的煤矿用气动清淤排污泵，以质量为生命之本，坚持依靠科技力量不断发展状大。公司依靠南京设计院、济南设计院、中国矿大、山东科大、北京煤校等科研院所力量，以风动潜水泵，高起点、高质量、高科技含量为目标，致力于煤矿安全、节能、高效、环保机电产品的开发研制、生产煤矿用气动清淤排污泵、销售和技术服务。济宁东达机电有限责任公司现已拥有十大系列、四十多个品种的产品。主要产品煤矿用气动清淤排污泵
