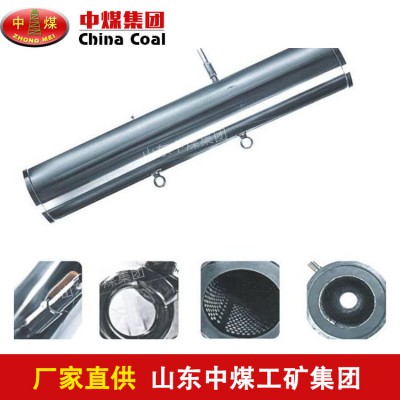

GD-80系列环缝引射式瓦斯稀释器

一、GD-80系列环缝引射式瓦斯稀释器产品介绍

GD-80系列环缝引射式瓦斯稀释器是处理煤矿井下瓦斯聚集的专用设备。它采用压缩空气作动力，不带电工作，不产生摩擦火花，在有爆炸危险气体环境中使用安全、可靠。

二、GD-80系列环缝引射式瓦斯稀释器工作原理

环缝引射式瓦斯稀释器的基本原理是“孔达效应”，以压缩空气作为能源，压缩空气进入一个径向的环形空间，而这个特殊的设计环形空间能使压缩空气得到膨胀，同时使流速提高。所以，在此作用下可产生低压和负压而进入设备的空腔。这样，使压缩空气与诱导吸入的气体混合之后在增压管内扩散，然后以高速喷射出去诱导进入的气体可以达到超过17倍的压缩空气体积。由负压而产生的高速气流轨迹是以层状状态流动。它的功能参数取决于环形空间的结构尺寸和起诱导作用的压缩空气的压力。

三、GD-80系列环缝引射式瓦斯稀释器产品特点

1．内部采用环缝引射式结构；制造工艺采用铸造成型，精密数控机械加工，有防井下闲杂电流接地仪，且不用电能，产品高强度、高效率，安全可靠。

2．外壳采用不锈钢材料，设置了清理口能清除环缝堵塞，从而保证了产品美观、耐腐蚀和有效使用寿命。

3．进气和出气端装有消音器，环境噪音小，安装使用方便。

四、GD-80系列环缝引射式瓦斯稀释器技术参数

工作风压 0.35~0.85 MPa 压风风量 0.60~1.50 m3/min

引射风量 37~57.00 m3/min 进 气 口 Ф80 mm

重 量 23.8 kg 外形尺寸 Ф219х1065（mm）

五、GD-80系列环缝引射式瓦斯稀释器产品应用

1）稀释局部瓦斯积聚

在巷道掘进时，在主风流未能进入的死角，如运输机窝头，绞车房、材料库和机电硐室等，巷道断面变化或拐角处，巷道顶板冒高处，常常积聚瓦斯，形成危险地带，而GD-80环缝引射式瓦斯稀释可有效地吹散此处的积聚瓦斯。

2）在煤巷掘进工作面的应用

短小巷道；由于环缝引射式瓦斯稀释所具有的可靠安全性（没有电火花和摩擦火花），在确保瓦斯浓度不超限的条件下，当短小巷道放炮落煤时，可利用它将瓦斯和煤尘很快排出作业区。机械化掘进；环缝引射式瓦斯稀释除了固定安装之外，也可安装在机械上，吹散机械前方积聚的瓦斯或抽出机械前方四周带有煤尘和瓦斯的气体。

3）处理采煤工作面上隅角瓦斯的聚集

随着机械化程度的提高，采煤工作面不断加长，后退式采煤工作面上隅角瓦斯和聚集问题显的越来越严重，来源于采空区的高浓度瓦斯都集中在这里，因此形成了一个极为危险的区域，为了解决这个问题，可将管子插入上隅角采空区内，利用环缝引射式瓦斯稀释器产生的负压，将高浓度瓦斯抽出并排放到安全地带，用此方法可以有效的解决采煤工作面上隅角瓦斯的积聚，另外也可根据瓦斯涌出的情况，利用环缝引射式瓦斯稀释器吹散采煤工作面上隅角瓦斯的积聚。

4）用瓦斯稀释器平衡密闭压力

在有自燃危险和瓦斯煤尘的矿井中，采空区的密闭有着一定的隔离作用，密闭内的压气随时都在变化，特别是在采空区抽放瓦斯的条件下，这样便会出现向密闭内漏风和采空区内瓦斯溢出的危险。因此有必要使密闭附近的气压保持在均压的状态，使用环缝引射式瓦斯稀释器便可达到这个目的。
