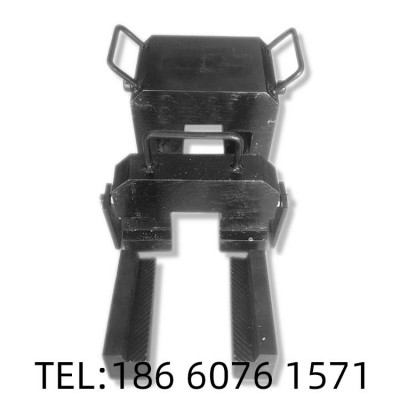

ZGQ型撞轨器 60KG钢轨窜轨器

ZQG型撞轨器

一、    用  途:

ZGQ型撞轨器，是我厂新研制的撞轨器。用于50KG/M、60KG/M、钢轨拉轨作业中应力散放的辅助工具。在钢轨拉伸作业中，每50M处须固定一台撞轨器，根据应力放散需要，应设置3-5台配合作业。其特点：结构合理，使用方便，夹紧力大，使用寿命长。

二、    技术参数：

外型尺寸：230×210×175（mm）

重    量：70kg

三、    使用方法：

配合拉轨器做钢轨应力放散时，将ZGQ-III撞轨器，放到距拉轨器50M处左右，把撞轨器主体，夹具体放置在钢轨上，放入斜铁（注意左、右），用手捶打紧，在将垫板上带有凹槽一侧对着夹具体斜铁小头伸出的一侧骑放于钢轨上，并且让两面紧贴挂上挂钩即可对着垫板撞击进行正常作业。如果出现打滑，可在打紧斜铁。

拆卸时，先拆下垫板，用手锤直接敲击卡具体的另一侧（斜铁大头一侧），斜铁就会自动松开（千万不要敲击斜铁的小头）即可取下。

ZQG型撞轨器

一、 用 途:

ZGQ型撞轨器，是我厂新研制的撞轨器。用于50KG/M、60KG/M、钢轨拉轨作业中应力散放的辅助工具。在钢轨拉伸作业中，每50M处须固定一台撞轨器，根据应力放散需要，应设置3-5台配合作业。其特点：结构合理，使用方便，夹紧力大，使用寿命长。

二、 技术参数：

外型尺寸：230×210×175（mm）

重   量：70kg

三、 使用方法：

配合拉轨器做钢轨应力放散时，将ZGQ-III撞轨器，放到距拉轨器50M处左右，把撞轨器主体，夹具体放置在钢轨上，放入斜铁（注意左、右），用手捶打紧，在将垫板上带有凹槽一侧对着夹具体斜铁小头伸出的一侧骑放于钢轨上，并且让两面紧贴挂上挂钩即可对着垫板撞击进行正常作业。如果出现打滑，可在打紧斜铁。

拆卸时，先拆下垫板，用手锤直接敲击卡具体的另一侧（斜铁大头一侧），斜铁就会自动松开（千万不要敲击斜铁的小头）即可取下。
