YTF-400Ⅱ型液压轨缝调整器

YTF-400Ⅱ型液压轨缝调整器制造专家!电话:

通过GB/T 19001-2000 idt ISO 9001：2000质量管理体系认证一、适用范围YTF-400Ⅱ型液压轨缝调整器适用于各型钢轨的线路调整轨缝作业。该机具有推大和拉小轨缝两种功能，推轨、拉轨均可，操作简便，工作效率高，具有防“卡死”功能，使用安全等特点。

 二、主要技术参数1.额定拉、推轨力                     400kN

2.油缸活塞工作行程                  140mm

3.额定压力                           52MPa

4.空载效率                           ≥2.0mm/次

5.手柄操作力矩                       ≤450N·m

6.整机质量（含液压油）               ≤133kg

三、基本结构与工作原理

㈠基本结构：主要由行走轮、斜铁、夹具体、安全销、复位弹簧、安全下道装置、油箱、油缸、油泵、溢流阀、回油阀、拉杆等部分组成。

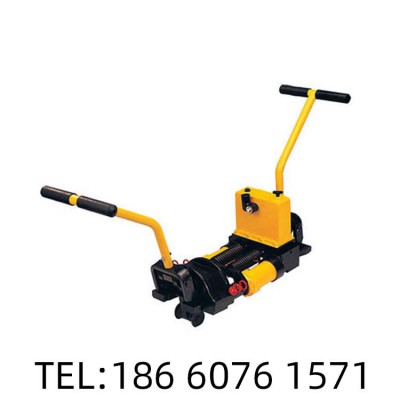

   主要结构如图：1前夹具体、2活塞杆、3油缸、4回油阀（另一侧为备用回油阀）、5中夹具体、6拉杆、7斜铁（6块）、8后夹具体、9大安全销、10扳把、11油泵摇杆、12油箱、13复位弹簧、14小安全销（2个）。

㈡工作原理：

1、增大轨缝时（即推轨）：使用前夹具体1与中夹具体5，后夹具体8不参与工作，通过四个柱塞泵将液压油压入双油缸中，活塞2向外伸出，前、中夹具体中的斜铁夹住两条钢轨后，推动钢轨使两条钢轨间的缝隙增大，从而达到调整轨缝的目的。

2、缩小轨缝时（即拉轨）：使用中夹具体5与后夹具体8，前夹具体1不参与工作。通过四个柱塞泵将液压油压入双油缸中，活塞向外伸出，经拉杆6使中夹具体和后夹具体内的斜铁夹住两条钢轨后，拉动钢轨使两条钢轨间的缝隙缩小，从而达到调整轨缝的目的。

 四、使用方法和保正确的使用与保养，对保证机具的正常工作和延长其使用寿命具有重要作用，操作者应认真阅读本说明书，以了解各部结构和作用。

㈠、使用前检查

1、油箱内油面高度是否达到油箱高度的2/3，夏季使用40#机油，冬季使用20#机油，加油时应过滤。

2、操纵部分是否灵活可靠。

3、回油阀启闭是否正常，各液压件工作是否正常。

4、各连接紧固部位是否松动和有无漏油现象。

㈡、操作步骤

1、将机具置于被调整的两根钢轨接头处，需要推轨时，使轨缝位于前夹具体1与中夹具体5之间，需要拉轨时，使轨缝位于中夹具体5与后夹具体8之间。

2、向下搬动相应夹具体上的操纵扳把10使夹具体落在钢轨上。

3、顺时针旋紧回油阀4，用操纵杆摇动油泵摇杆11，使液压油输入工作油缸3中，当活塞2伸长20mm后，斜铁则可夹住钢轨，继续摇动操纵杆即能达到调整轨缝作业目的。

4、注意！推轨时，应向上轻拉后夹具体8上的扳把，使斜铁与钢轨不拉触；拉轨时，应向上轻拉前夹具体1上的扳把，使斜铁与钢轨不拉触。

5、每次轨缝调整完毕应按逆时针方向先旋开回油阀，然后向上搬动扳把10松开斜铁，使工作油缸活塞在拉簧作用下复位，即完成一次工作循环。（本机设有两个回油阀，当其中一个出故障时，打开另一个回油阀，即可使油缸复位，提高了本机的安全性能。）

6、完成作业后，向上搬动各夹具体上的扳把10，通过棘爪将走行轮落在钢轨面上，推行至下一轨缝处或整机下道。

7、油箱内设有溢流阀，其压力在出厂前已调整至52MPa，当负载过大时，溢流阀卸荷，从而保证机具使用安全。

8、如推轨作业量较大，建议拆除后夹具体8及拉杆6，减轻整机质量。
