风动涡轮潜水泵

风动涡轮潜水泵结构特点：

动力部分是根据汽轮机冲击叶轮原理，具有空气动力特性，气动效率高。环形一体涡轮栅选用铝合金，硬模浇铸并经热处理再机加工而成。无须象气动马达那样需加油润滑及更换叶片，经济利用值高。泵轴上下由两只封闭轴承支承。结构简单，平稳性强，能确保在额定范围内的高转速运行。

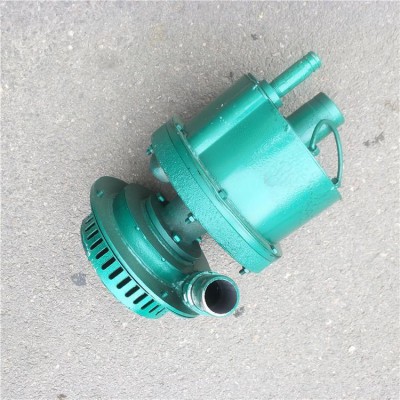

FQW/W型（原FWQB型）矿用风动潜水泵

FQW/W型（原FWQB型）矿用风动潜水泵

是我公司自行研制开发的一种新产品，本产品采用转子与泵体同轴联结的机械产品，采用立式机构、下泵式。执行标准：Q/JNAT001-2010。煤矿用风动潜水泵结构紧凑，移动、装拆、维修方便。泵体涡道采用高效节能水力模型，叶轮特殊设计。该水泵具有排污水能力强，流量大，扬程高等点。FQW型系列水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉，泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。

产品使用环境条件：

a) 周围空气中含有瓦斯和煤尘；

b)气压为（0.4-0.7）MPa；

c)水的pH值在4~10的范围内；

d)水中含固体杂质的体积比超过2% ；

e)水的密度不超过1.1*103kg/m3

f)工作环境温度（5~40）。c

产品结构与工作原理：

矿用风动潜水泵主要是泵体，气马达和过流等三部分组成。

1、 泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。

2、气马达部分：由转子，涡轮，上下气缸，轴承等组成。以压缩空气为动力，冲击涡轮推动转子高速运转作功。

3、过流部分：由水轮，泵盖吸口，泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。

特点：FQW/W型（原FWQB型）矿用风动潜水泵土突破了以往旧的设计思想，采用风动涡轮传动，压缩空气为动力的新型潜水泵，克服了老式风泵噪音大、耗风量大、效率低的特点。广泛适用于矿山的井巷开拓、竖井井筒施工和地下峒室的排水施工

特点：

1、 噪音小，保持在40分贝以内；

2、耗风量小，效率高；

3、体积小。重量轻，机构紧凑，便于移动；

4、使用寿命长，易损件少，便于维修。
