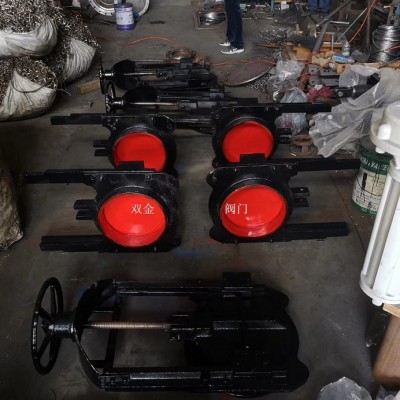

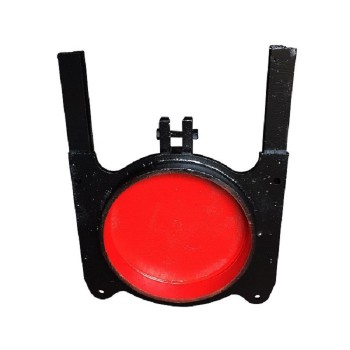

ZMQY铸铁镶铜圆形闸门 温州双金阀门供应

产品规格：DN200-DN2200mm
公称压力：0.1MPa
适用温度：≤100℃
驱动方式：手轮式、手摇式、手电两用启闭机
适用介质：清水、污水、海水
一、产品概述：

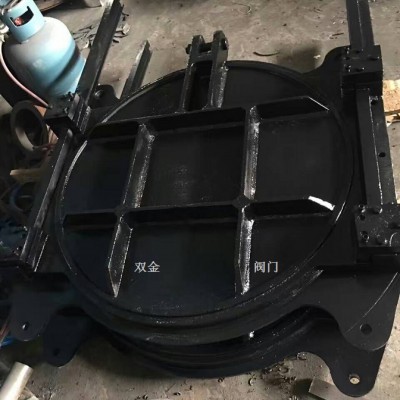

1.由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由已屏蔽灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。

3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。

4.品种规格齐全，适应性广。

5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。

二、圆闸门主要技术性能参数：

1.型号与规格：

圆形闸门：明杆式 ZMY DN200～DN2200mm

2.主要性能指标：
a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米长度渗水量：正向≤0.7L/min ·m   反向≤1.25L/min ·m
c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d）工作环境：温度-20℃～120℃   湿度：95%    工作介质：水与污水PH值：5～10
e）安装位置：正常状态下正向迎水、处于铅垂状态。
f）zui大工作水头：单向受压：正向：10m   反向：5m   双向受压：均为10m
g）启闭速度：不小于0.2m/min，不大于1.5m/min。
h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

三、 圆闸门产品用途：

铸铁镶铜闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用。闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三类，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用已屏蔽灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

本公司专业生产铸铁镶铜闸门，铸铁镶铜方闸门，浮箱式拍门，矿浆阀，套筒阀，滑阀，叠梁闸门，渠道闸门，电动排泥阀，通风蝶阀，风机专用调节阀，圆形多叶蝶阀，方形多叶蝶阀，翻板式密封蝶阀，水冷式高温蝶阀，轻型通风蝶阀，硬密封蝶阀，伸缩蝶阀，三通分料阀，侧三通分料阀，四通分料阀，腭式闸门，星形卸灰阀，圆型螺旋闸门，双向插板阀，棒条闸门，电动扇形闸门，泄爆阀，泄压阀，自闭式泄爆阀，升降比例阀，FBF-I/II防爆阀，压力真空释放阀，炉顶放散阀，液动均压放散阀等非标产品，欢迎各地新老客户前来选购！
