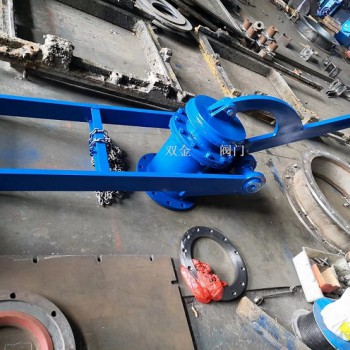

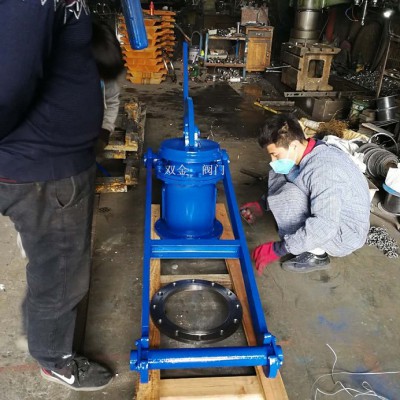

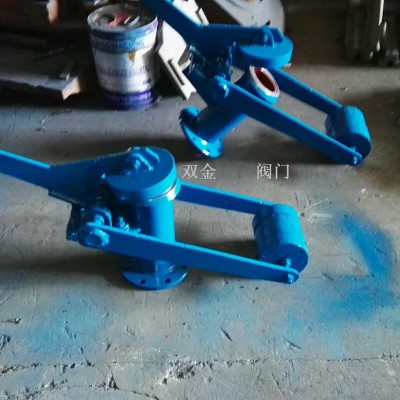

FS46HL-1.5 重锤式炉顶放散阀

炉顶放散阀型号

点击放大:
产品型号： FS46HL-1.5
产品说明：本阀由阀座、阀盖、下壳、中壳、拉杆等零件组成。它是卷扬式启闭机控制杠杆系统拉动阀盖实现阀门的启闭，本阀具有结构简单、启闭灵活、密封性能好、操作方便、工作安全可靠等特点，主要用于在高炉休风时将炉中的煤气排放到大气中，以保证高炉系统的安全。

FS46HL-1.5炉顶放散阀的详细资料：

产品名称：
产品型号：FS46HL-1.5
产品规格：DN200-600
公称压力：0.15MPa
适用温度：≤300℃
适用介质：煤气、烟气及其它气体
产品说明：由阀座、阀盖、下壳、中壳、拉杆等零件组成。它是卷扬式启闭机控制杠杆系统拉动阀盖实现阀门的启闭，本阀具有结构简单、启闭灵活、密封性能好、操作方便、工作安全可靠等特点，主要用于在高炉休风时将炉中的煤气排放到大气中，以保证高炉系统的安全。

炉顶放散阀型号

工作原理

无配重炉顶放散阀利用大小转臂和连接板之间的位置关系，实现阀盖的启闭，当连接板与大、小转臂之间连接的二销轴孔处于竖直位置时，即启闭装置的死点位置，自锁装置处于自锁状态，产生向上的回弹力，阀盖关闭。当液压驱动装置拉动小转臂时，连接板与大、小转臂之间连接的二销轴孔偏离死点位置，小转臂绕其支点摆 动并带动连接板，从而拉动大转臂绕其支点摆动，阀盖打开。启动动力小，运转快速灵活。
