环振科技扩散式旋风除尘器

木工旋风除尘器的组成及内部气流

1-筒体;2-锥体;3-进气管;4-排气管;5-排灰口;6-外旋流;7-内 旋流;8-二 次流;9-回流区。木工旋风除尘器自进气管流入的另一小部分气体则向除尘器顶盖流动，然后 沿排气管外侧向下流动。当到达排气管下端时，即反转向上、随 上升的内旋气流一同从排气管排出。分散在这一部分气流中的粉 尘粒子也随同被带走。

木工旋风除尘器对于含有木块等混合碎料的含尘气流，其分离效率可达99.5，阻力小，具有结构新颖、外形尺寸小、处理风量大、重量轻、分离效率高等特点。

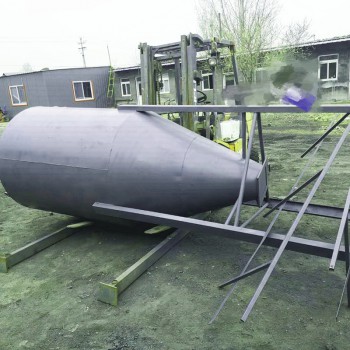

木工旋风除尘器结构

木工除尘器结构简单、紧凑、钢耗量低，对比重较轻的纤维性粉尘，如锯屑、刨花、石棉粉末、烟草等有较高的捕集能力。

木工旋风除尘器为了满足越来越严格的劳动保护、环境保护及产品加工精度的要求，木工制造企业对生产过程中产生的粉尘必须进行有效的处理。木工制造业生产过程中产生的大量微尘和锯屑粉尘，不仅会粘附在设备和工件表面影响加工质量，造成工件报废或设备出现经常性故障，而且污染了作业环境，导致硅肺病。因此车间必须进行有效的通风换气，及时排走产生的粉尘，并对含尘空气进行净化，以保持设备和工件表面的干净。

工作原理

袋式除尘器高的除尘效率是与它的除尘机理分不开的。含尘气体由除尘器下部进气管道,经导流板进入灰斗时,由于导流板的碰撞和气体速度的降低等作用,粗粒粉尘将落入灰斗中,其余细小颗粒粉尘随气体进入滤袋室,由于滤料纤维及织物的惯性、扩散、阻隔、钩挂、静电等作用,粉尘被阻留在滤袋内,净化后的气体逸出袋外,经排气管排出。滤袋上的积灰用气体逆洗法去除,清除下来的粉尘下到灰斗,经双层卸灰阀排到输灰装置。滤袋上的积灰也可以采用喷吹脉冲气流的方法去除,从而达到清灰的目的,清除下来的粉尘由排灰装置排走。袋式除尘器的除尘效率高也是与滤料分不开的,滤料性能和质量的好坏,直接关系到袋式除尘器性能的好坏和使用寿命的长短。而过滤材料是制作滤袋的主要材料,它的性能和质量是促进袋式除尘技术进步,影响其应用范围和使用寿命。
