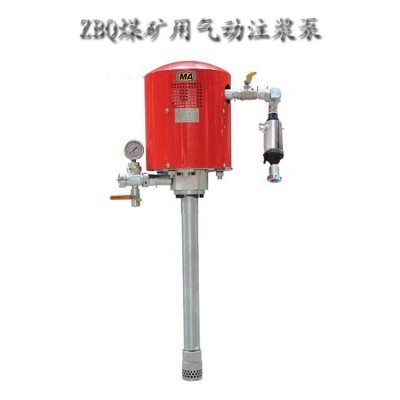

ZBQ系列煤矿用气动注浆泵
ZBQ系列煤矿用气动注浆泵主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理；在抗洪抢险中排除地下隐患。
该注浆泵体积小、重量轻，使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。
三、结构特征及工作原理
ZBQ系列煤矿用气动注浆泵以压缩空气为动力源，由于气缸和注浆缸具有较大的作用面积比，从而以较小的气压便可使注浆缸产生较大的注浆压力。如图所示为注浆泵组件图。
|
序号 |
名称 |
规格型号（ZBQ-27/1.5) |
规格型号（ZBQ-30/1.5) |
|
|
1 |
进气总成 |
1.1进气三通 |
KJ19 |
KJ19 |
|
1.2压力表 |
（0-0.6）风用 |
（0-0.6）风用 |
||
|
1.3调压阀 |
AR4000-06 |
AR4000-06 |
||
|
1.4油雾器 |
ZBQ-01 |
ZBQ-01 |
||
|
1.5弯头 |
ZBQ-02 |
ZBQ-02 |
||
|
1.6进气控制开关 |
DN20 |
DN20 |
||
|
2 |
泵体总成 |
|
|
|
|
3 |
出浆组件 |
3.1泄压阀 |
ZBQ-03 |
ZBQ-03 |
|
3.2铜出浆口 |
ZBQ-04 |
ZBQ-04 |
||
|
4 |
吸浆组件 |
|
ZBQ4 |
ZBQ4 |
四、技术参数
|
序号 |
项目名称 |
单位 |
数值 |
数值 |
||||
|
1 |
型号 |
/ |
ZBQ-30/1.5 |
ZBQ-27/1.5 |
||||
|
2 |
额定排浆压力 |
MPa |
1.5 |
1.5 |
||||
|
3 |
额定流量 |
L/min |
30 |
27 |
||||
|
4 |
额定供气压力 |
MPa |
0.5 |
0.5 |
||||
|
5 |
额定泵速 |
次/分 |
130 |
160 |
180 |
130 |
160 |
180 |
|
6 |
供气压力 |
MPa |
0.4 |
0.5 |
0.63 |
0.4 |
0.5 |
0.63 |
|
7 |
流量 |
L/min |
24 |
30 |
33 |
22 |
25 |
28 |
|
8 |
耗气量 |
m3/h |
≤110 |
≤130 |
≤160 |
≤110 |
≤130 |
≤160 |
|
9 |
噪声 |
dB（A） |
≤90 |
≤90 |
||||
|
10 |
柱塞直径 |
mm |
Φ50 |
Φ50 |
||||
|
11 |
柱塞行程 |
mm |
100 |
100 |
||||
|
12 |
柱塞数 |
个 |
1 |
1 |
||||
|
13 |
外形尺寸 |
mm×mm×mm |
325×650×1090 |
320×645×1080 |
||||
|
14 |
整机重量 |
kg |
26 |
25
|
||||
