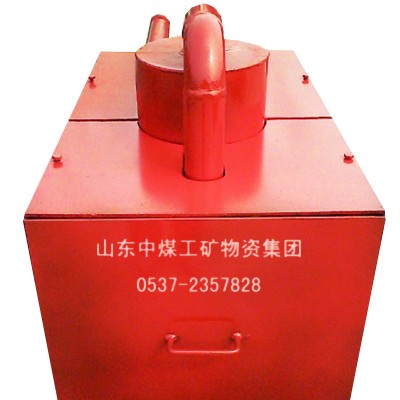

KCS-80Q矿用气动湿式过滤除尘器

KCS－80型捕尘器

矿用气动湿式过滤除尘器 KCS-80Q

目前，在煤矿瓦斯抽放钻孔过程中，大多使用风压排粉，而风力排粉会在钻孔口带来的大量煤尘飞扬，严重恶化了工作环境，极大地影响了工人的身心健康，并成为安全生产的一大隐患。

因此，我厂开发设计出KCS－80型捕尘器。本产品可对钻孔过程中，排出的粉尘（煤尘）进行处理，并最大限度的降低了风流中的粉尘浓度，除尘效果达到90％以上，极大的改善了风压排粉现场的作业环境，为工人的身心健康提供了安全、可靠的保证！

由三通、密封套筒、卡头等组成。连接管根据施工现在的实际需要采用适当长度的胶管。除尘器主要有放水阀、芯管、旋涡体、水箱、喷头、涡壳、排渣阀等组成。

在正常钻孔过程中，钻孔孔口产生尘源的地方主要有两个：一是钻孔孔壁与扩孔管之间缝隙；二是钻杆与封孔器的密封套筒之间缝隙。封孔器对扩孔管与扩孔孔壁之间的采取安装过程中紧配合，对钻杆与密封套筒之间采取可靠的密封零件，消除了这两个地方的尘源，使正常钻进过程中的粉尘全部能引入三通进入连接管。

除尘器工作原理

在正常钻孔过程中，钻孔内的大量回风、瓦斯和钻屑经封孔器、连接管进入除尘器的进风管，经旋涡体、芯管后由上往下作切向式旋转。一些粗颗粒煤渣在漩涡中沉入箱底，经自动排渣阀自动排出，完成了第一次筛选式干式除尘。其余细微尘粒随瓦斯回风往上经芯管、涡壳、喷头进入水箱，尘料经水浴溶入水中，进行了第二次水浴式除尘。而剩余的瓦斯和风沿水箱上出口溢出。经过两次除尘，气体得到净化，除尘效果达到90％以上。

参数：

项目参数

扩孔管直径 Ф100 mm

扩孔管长度 ≥300 mm

环境温度 10～40 ℃

环境湿度 0～100％

适应压力 0～101 Kpa

水箱容积 145 L

除尘器外形尺寸（长×宽×高）  800×400×1130 mm

重量 92 kg

使用方法：

开孔前将钻杆插入封孔器内，装好钻头拧紧卡头上的螺栓，卡瓦将钻杆卡住。

开动钻机向煤体推进，封孔器随着钻头进入煤体。

当扩孔管进入煤体300～500mm（长度根据具体情况而定，以封住孔为原则），孔口封住后，停机松开卡头上的螺栓，卡瓦脱离，封孔器停止转动，钻杆继续钻进，煤粉从扩孔内排出。

注意事项：

（1）正常使用过程中，当发现密封套筒内的密封损坏不能保证密封效果的应及时更换。

（2）在正常钻孔过程中，要注意水箱内水煤浆沉积情况，定期将沉积过多的水煤浆打开放水阀排出，冲洗水箱给水箱内加满水。

（3）要经常检查除尘器下面的自动排渣孔，保证其排渣通畅。
