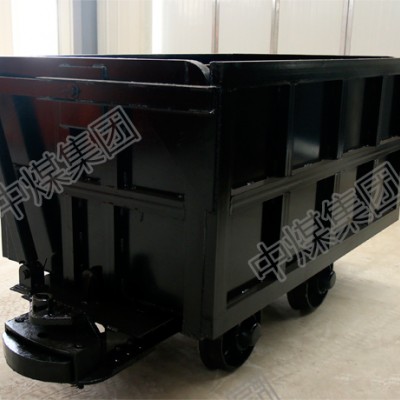

单侧曲轨侧卸式矿车

单侧曲轨侧卸式矿车申请号CN201320742614.8

一种单侧曲轨侧卸式矿车,车厢处于通过车轮支撑在钢轨上的底架的上部,车厢与底架内侧铰接在一起,车厢内侧的活动厢板与底架之间连有由杠杆和连杆构成的厢板旋转机构,底架的外侧设置高度渐变的曲轨,曲轨与底架的距离大于电机车能通过的宽度,车厢外侧设置能支撑在曲轨上的滚轮,曲轨内侧设置防翻挡块,底架外侧设置防翻挡板,防翻挡块挡在防翻挡板外端的上部构成防翻限位装置。本实用新型在充分考虑安全性的基础上,能够解决电机车不能牵引单侧曲轨侧卸式矿车卸货的问题,降低了工人的劳动量及工作强度,降低运营成本,具有安全可靠、易于维修保养的特点。

单侧曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。

单侧曲轨侧卸式矿车是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。

单侧曲轨侧卸式矿车工作原理

由轨道牵引机车或卷扬机牵引行走，只能在卸载处做好的曲轨卸载平台上，向设定的一面卸载。在车厢的一侧用较轴与车架相连，另一侧箱门上装有卸载辊轮。卸载时，当辊轮沿曲轨斜坡过渡装置在卸载曲轨上坡段的上行，致使车厢倾斜，活动侧门绕销轴转动被拉开而开始卸载。当辊轮沿倾斜卸载曲轨下坡运行，车厢靠自生重量自动下降复位到关闭侧门。要注意的是当侧曲轨侧卸式矿车从井底提升到卸载平台时，提升卷扬机要放慢速度上斜坡卸载平台，使其平稳卸载。

单侧曲轨侧卸式矿车产品优点

单侧曲轨侧卸式矿车的优点是比翻斗式矿车和固定式矿车容积更大，自动平稳卸载，由于这种卸载方式自身的特点，曲轨卸载空间小，一般只要5.2米长，卸载倾角仍可达到55度，有效的节省了井巷的开拓空间和缩小了硐室尺寸。卸载距离短，煤仓和车场的掘进体积只有其它矿车的三分之一；由于卸载曲轨是对称的，可实现侧卸式矿车的双向进行卸载。

单侧曲轨侧卸式矿车技术要求

a、 同型号矿车的零部件应有互换性；

b、 易损件等更换应方便，润滑点位置应合理、调整装置应灵活；

c、 正常情况使用条件下，矿车本体的寿命应符合下面要求如：

矿车容积m3 ：4.0

车箱板材厚度㎜：6

整车重量kg :323

使用寿命h 3000

d、 焊接结构件采用二氧化碳保护焊焊接，质量应符合JB/T5000.3-1998sh07的规定；

e、 矿车缓冲器采用金属弹黉或高强度橡胶弹黉；

f、 矿车轮对应采用弹性轴架；

g、 翻卸轮部件和车厢连接应牢固可靠，翻卸轮部件在不翻卸时外形轮廓不得超出矿车整体尺寸之外；

h、 车厢、车架、车门的有关技术要求应符合下表之规定：

技术要求 容 积 m3

车门及车厢卸料口的平面度 ≤4.0㎜

车门、车厢卸料口的最大间隙 ≤4.0㎜

车门、车厢口及车厢卸料口的对角距离差 ≤8.0㎜

车架、车门、车厢上各组销孔同轴度 ﹤2.0㎜

车架、车门、车厢上各组销孔公共轴线对各自纵向中心平行度 ﹤2.0％

i、缓冲器弹黉压缩性能试验按GB/T1239.4的规定进行；
