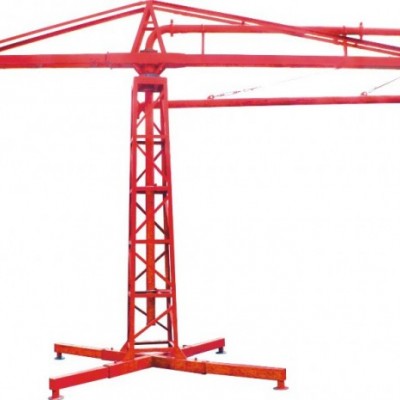

混凝土布料机 手动混凝土布料机

混凝土布料机

原创：

基本介绍 (产品的基本描述，如定义、功能等)

混凝土布料机是混凝土输送泵的末端设备，是随着混凝土输送泵出现而同时出现的一种新型的建筑工程配件产品，它的出现大大提高了建筑施工的效率，把从前需要用人工或吊车一桶桶或一斗斗的作业方式改为了快速的将混凝土输送到需要浇注的地方，使施工效率提高了近百倍。其作用是将泵压来的混凝土通过管道送到要浇筑构件的模板内。能将混凝土快速准确的送低施工作业面的任一浇拄部位，并连续浇注。扩大混凝土浇注范围，提高泵送施工机械化水平。解决了混凝土水平面布料问题。混凝土布料机、布料杆与混凝土泵有效地连接配套,使两种机械性能得到了发挥真正提高了混凝土浇注质量，达到了机械化水平。

性能特点 (除基本功能外的其它特质，例如工作时长、操作简便性等)

布料机结构合理，上主梁采用拼装式结构，便于运输及工地转移，混凝土布料机臂架钢管采用优质合金无缝钢管为母材经特殊工艺处理加工制造而成；比普通钢管耐磨系数提高了2-3倍，有效的减少了机械频繁更换管道，增加了产品使用寿命。支撑节高度，可根据用户需要增减，底角配有四条支腿，。本产品在原来三角臂，四角臂布料机前提下，更改为现在双槽钢对焊结构产品，产品更为安全、可靠、实用。机身以三角形支架原理支腿永不变形、稳定性能强，凝土浇筑作业时不会产生倾覆，混凝土布料机立架配备标准节可任意升高或者降低机械自身高度。

中间回转采用标准滚动回转支撑，二次回转支撑采用双排滚珠轴承设计，以防止布料机支承寿命过短的现象。布料机立管与臂架管之间更是巧妙的应用轴承的机械原理使布料机更能发挥其转动的灵活性能。轴承是在机械传动过程中起固定和减小载荷摩擦系数的部件。也可以说，当其它机件在轴上彼此产生相对运动时，用来降低动力传递过程中的摩擦系数和保持轴中心位置固定的机件。轴承是当代机械设备中一种举足轻重的零部件。它的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两类。布料机轴承为布料机机械关节。确定一台手动布料机转动是否灵活，布料机轴承起着至关紧要的作用。

布料机轴承可以分三种第一类为主轴承也称回转支撑，装配于布料机立柱合上机架之间起着大臂转动与链接上机架与立架的作用，第二种为小轴承也叫做二次回转起肘关节的作用。布料机轴承寿命取决于生产选材用料和技术工艺，生产的BLG四代布料机整机共用四套轴承组装而成。主轴承一律采用玛钢外壳中长途和内双粒滚珠制造有效的避免了布料机使用过程中因轴承磨损而造成的拉动费力及传动失灵的缺陷并使其使用寿命也大大提高，小轴承生产采用高耐磨系数合金材料套管生产，有效的避免了套管破裂漏浆造成的施工中断。

混凝土布料机所有活动关节局均采用助力轴承链接、臂架360度旋转、转动灵活。只需一人牵动就可以轻松完成混凝土浇筑作业。

混凝土布料机“Z”形三节折叠臂， 360°回转，能俯仰和展折变幅，在臂架长度范围内实现三维立体空间的全方位浇注，无浇注死角，能方便地实现墙体、管、柱、桩等各种施工作业的混凝土浇注；内爬式混凝土布料机是高层建筑混凝土施工的布料设备。

技术参数 (例如材质、工艺、尺寸的技术标准等)

布料机规格型号与技术参数

使用说明 (例如使用场所、工作原理、产品结构、安全操作说明等)

建筑施工混凝土浇筑作业采用混凝土布料机打混凝土能够有效地节省人工，缩短混凝土浇筑作业时间减轻劳动者工作体力、降低了施工成本。

、混凝土布料机布料比采用塔吊布料省人工

、混凝土布料机布料不占用塔机作业时间。

、混凝土输送泵车直接给料、避免重复卸料提高施工效率2倍。

、塔吊吊管伸不到的施工面积，混凝土布料机可以代替；；

、混凝土布料机布料比吊管施工布料更安全新能更稳定；

、高层建筑混凝土结构浇筑可以取代臂架泵车、解决了臂架泵高度不够的问题。

安全操作说明

混凝土浇筑施工作业中，有时候会发生布料机输送管路堵塞等现象，布料机一旦发生管路堵塞会给施工带来不必要的麻烦，甚至会降低浇筑质量，有效解决和预防布料机堵管堵管能够提高混凝土浇筑效率，节省施工成本提高浇筑质量。具体方法如下：

混凝土浇筑前先用清水冲洗布料机输送管路以增强泵管的润滑性能。

型输送泵管的输送管路链接布料机进料口时。需要采用变径管链接泵管和布料机、变径管前需要在架设六米以上距离的125型混凝土输送钢管、或者输送软管。

布料机输送过程中一旦产生管路堵塞、应立即停止布料采用高压水疏通堵塞管路。

布料机管路堵塞严重时应及时卸下被堵住的钢管，用钢钎清理钢管里面的混凝土然后用清水冲洗管路。

采用泵送混凝土时地泵压力应调制100pa以下。

避免混凝土布料机输送软管与混凝土摊铺面距离过近以防止软管插入混凝土中造成混凝土输送不畅而造成布料机堵塞。
