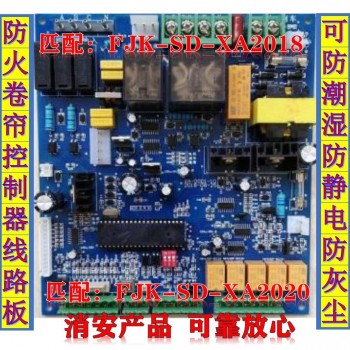

防火卷帘控制器线路板2018 2020型

主要功能及技术参数

1、 为与其相连且要求其供电的部件供电。

2、 能直接接烟、温感探测器或消防联动报警信号，控制防火电机实施开启和关闭。并向消防控制中心反馈门位信号、火警和故障报警信号。

3、具有自检、消音、复位和自动逃生功能（需配本公司手盒）。

4、具有缺相、过流、过载保护功能和相序检测、自动换相功能。

5、具有电池、烟、温感掉线故障报警功能，但不影响卷帘门的正常运行。

6、具有限位开关故障停机保护功能，防正、反卷超限位自动停止并故障报警；避免

继续运行发生事故。

7、 在主电源掉电或缺相有火警发生时，备用电源自动启动速放控制装置，使卷帘

靠自重下降以防止火灾蔓延，此功能下有应急逃生功能。

8、控制器具备以下检测功能

a) 控制器的主电源掉电（控制器外灯板主电指示灯熄灭）

b) 当卷门机采用三相电源时.电源缺相（控制器外灯板主电指示灯闪烁）

c) 备用电源与充电器之间的连接线断路或短路（控制器外灯板备电指示灯熄灭）

d) 备用电源故障（控制器外灯板备电指示灯熄灭或闪烁）

e) 控制器与速放控制装置间连接线断线.短路（控制器主板刹车故障指示灯亮起）

f) 火灾探测器组故障(如连接) （控制器主板烟、温感故障指示灯亮起）

g) 防火卷帘正卷或反卷.（控制器主板超限故障指示灯亮起）

h) 卷门机掉线（控制器主板电机故障指示灯亮起）

9、技术参数及安装尺寸：

a) 环境温度: －10～+55℃；相对湿度≤95%；大气压力: 86～106kPa

b) 控制器控制的卷门机功率应≤1.5KW，额定电压AC380V/50HZ。

c) 与控制器相连的导线应≥1平方毫米。导线应用金属软管或钢管与控制器相连。

d) 备用电源电压：DC12V

e) 安装尺寸：（长×宽×高）320mm×245mm×75mm
