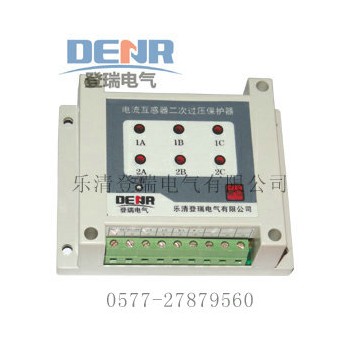

乐清登瑞供应CTB-6电流互感器CT二次过电压保护器作用
CTB-6电流互感器CT二次过电压保护器作用
电流互感器CT二次过电压保护器主要用于各种CT二次侧的异常过电压保护(具体见友情链接交换)。CT二次过电压保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，二次绕组产生的过电压使保护器迅速动作将CT二次侧短路，面板上自动显示故障部位，并有无源接点信号输出。故障排除后，按手动复位按钮(或CTB自动复位)，电路恢复原状态后又可重新投入正常运行。
CTB-6电流互感器CT二次过电压保护器基本功能
1、输入阻抗大于100MΩ，接入后不影响任何测量和保护性能；
2、二次侧保护电压可自己设置，满足不同场合使用；
3、保护后有故障点位置显示，方便故障排除；
4、保护后有接点信号输出，便于系统连接使用；
CTB系列电流互感器二次过电压保护器
5、CTB-6电流互感器CT二次过电压保护器保护后复位有人工手动按钮复位和故障消失后自动复位两种，方便用户选择；
6、采用省面积和轨道安装设计，方便安装使用。
CTB-6电流互感器CT二次过电压保护器技术参数
CT二次过电压保护器型号:CTB-3,CTB-6,CTB-9,CTB-12,JLC-6S,JLC-9S
标称电压U1mA 通过直流1mA电流时保护器两端的电压。U1mA的范围为：500～2000V，每100V为1档，误差不超出±10%。
● 残压比Kr 保护器通过交流有效值5Ａ电流时的端电压峰值U5AP（残压）与U1mA之比。 Kr＝U5AP／U1mA＜1.70
● 泄漏电流I20VCTB-6电流互感器CT二次过电压保护器两端承受交流有效值20V电压时通过的电流（交流有效值）。 U1mA≤1000V时 I20V≤8μA U1mA＞1000V时 I20V≤5μA
● zui大冲击电流I1s CT二次过电压保护器在1秒钟内允许通过的zui大电流（交流有效值）。I1s=120A
● 导通限压时间Ts CT二次过电压保护器动作流通5A电流（交流有效值）并自动限压，维持残压U5AP值的时间。 Ts的范围为：15～400ms，Ts时间后，残压下降或短路到零。
● 绝缘水平限压元件与信号触点间，触点断口间，导电部分与外壳及地之间，耐压交流50Hz有效值 2kV，1分钟。 (信息来源:中国电气网http://www.cngaoge.cn)
● 输出接点容量 阻性3A/380V AC或5A/220AC， 寿命20000次。
登瑞电气电流互感器CT二次过电压保护器型号
JLC-3S,JLC-4S, JLC-6S,JLC-9S电流互感器二次过电压保护器,JLC-12S,CT二次过电压保护器,CTB-3,CTB-4,CTB-6,CTB-9,CTB-12, CTB-3D,CTB-4D,CTB-6D,CTB-9D,CTB-12D二次过电压保护器,CTBZ-6D,CTBZ-9D,CTBZ-6Q,CTBZ-9Q电流互感器过电压保护器,CDCTB-6,CDCTB-9,CDCTB-12,HDCB-3,HDCB-4,HDCB-6,HDCB-9,HDCB-12电流互感器二次过电压保护器,CT-6,NYD-CTS,SCKB-6Z,HZ-CTB-6D,DCTB-6,JLC-10RH,HDCTB-6电流互感器二次过电压保护器
如果你想对产品有更深入的了解,如:10kv线路过电压保护器,过电压保护器作用,过电压保护器原理图,自复式过欠电压保护器,过电压保护器的灯表示,过电压保护器试验标准,三相组合式过电压保护器,线路过电压保护器,过电压保护器试验等内容感兴趣,请登陆登瑞电气公司网站查看。
本条信息供应CTB-6电流互感器CT二次过电压保护器,CTB-6电流互感器CT二次过电压保护器质优价惠由登瑞电气提供,产品描述资料如有变更不另行通知,具体请登陆乐清登瑞电气有限公司官网了解或电话咨询为准
