矿用顶板动态监测系统

系统概述：KJ629矿用顶板动态监测系统是根据煤矿发展需求研发的监测巷道顶板动态变化趋势，并实时传输当前顶板动态数据的有线传输系统。该系统可以对井下巷道位移、锚杆（索）受力、液压支柱压力变化情况进行自动观测和实时显示。也可设置预警门限，超限报警。该系统可通过多种传输模式上传数据，多分站多分机可同时工作，解决了顶板形变状况人工无法实时监测的问题。

井上监控软件可实时保存监测分机数据，并形成数据报表和历史变化曲线，对顶板位移变化进行分析，使工作人员及时掌握顶板位移的动态变化规律，做出及时处理，以防止顶板冒顶事故的发生。

◆     特点

系统具有较高的抗干扰能力及较高的稳定性、可靠性。采用高速数据交换技术，系统具有z佳的实时性。系统组态灵活方便，可按现场需求增加对不同水平、不同工作面支架压力变化量的实时监测。系统支持井下监测站点及通信距离的扩展。子站具有测量精度高，测量范围大，且具有密封、防潮、防爆等安全保护措施。

◆功能

1.系统具有对压力、锚杆（索）应力和顶板离层动态模拟量数据的采集、显示及报警功能。

2.系统.有以地点和名称为索引的存储和查询功能。

3.系统具有人机对话功能，以便于系统生成、参数修改、功能调用等。

4.系统具备自诊断功能，当系统中分站等设备发生故障时，分站颜色发生变化报警并记录故障时刻和故障设备，以供查询及打印。

5.系统具有数据手动备份功能，采用人工进行数据备份。

◆技术指标

1.系统容量： 128 台分站设备

2.系统巡检周期：≤30s

3.数据传输方式：CAN 总线/485 通讯/以太网

4.网络传输协议：TCP/IP

5.操作系统：Windows 2003

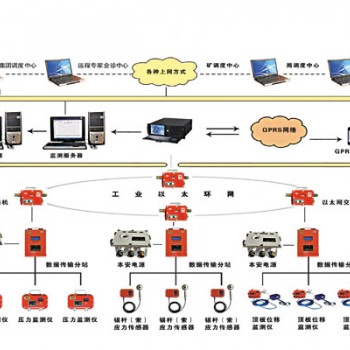

6.数据库：SQL2005 建立数据库存储备份，监测数据永久保存 ◆系统组成 系统主要由主机、数据传输分站、顶板位移监测仪、锚杆（索）应力传感器、压力监测仪和其他必要设备组成。
