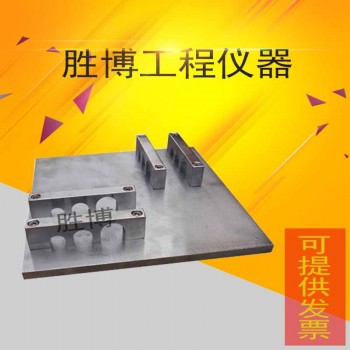

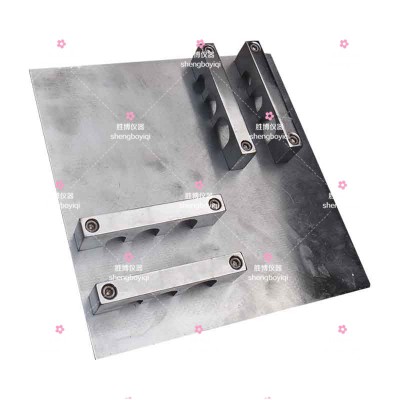

弯曲固定装置

弯曲固定装置 电工套管弯曲固定装置 套管弯曲固定装置

一、弯曲固定装置特点及用途：

塑料管90°折弯实验装置用于外径为16mm、20mm、25mm刚性绝缘材料平导管，长500mm。在不带弯曲辅助件情况下，弯曲成90°角后进行折弯试验。符合GB/T14832.2《电气安装用导管  特殊要求—刚性绝缘材料平导管》及JG3040《建筑用绝缘电工套管及配件》等要求。本装置重量轻，结构独特，操作方便，应用愈来愈广。

二、弯曲固定装置技术参数：

1、弯折角度：90°

2、固定卡间距：50mm

3、实验温度：60℃±2℃

4、外形尺寸：256*256*49mm

5、重量(毛)：8.8Kg

6、型号：BG-13

三、弯曲固定装置使用方法：

1、选择与管件外径匹配的实验装置；

2、松开，锁紧螺丝，使移动块能在直角支架上移动自如；

3、松开螺母，讲试样装入移动块上的试样支架内，并根据实验要求选择螺母拧紧于否；

4、将试样及实验装置放入温度为60℃＋2℃的烘箱内24h之后取出，让试样直的部分于铅垂线成45°角，用专用内径量规观察其通道的情况，并检查其表面破损程度。

四、弯曲固定装置注意事项：

1、在老化箱内放置时，应注意老化箱隔板的承重能力。

2、取放时应戴加厚手套，防止烫伤。

3、长期不用应涂防锈油后妥善保存。

4、需配梯形钢丝弹簧配合试验。
