KBY-1A泵压表,泥浆泵压力表，钻机压力表

有效期至2020-06-02 [已过期]	最后更新2019-06-05 13:20
浏览次数67

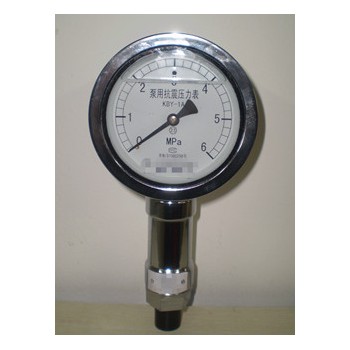

KBY-1A型压力表，主要与水泵、泥浆泵、排污泵等各类工程施工泵配套使用。

可供地质、煤炭、冶金、化工、水电、轻工、环保及工程施工系统，在生产过程中测量泵压以及压力变化。

该表具有以下特点：

1.耐震性能良好。并能承受测量范围内的瞬间压力冲击；

2.良好的阻尼特性。可测量脉动介质的瞬间压力平均值；

3.防“堵”性能优异。对高粘度、易结晶、含颗粒状和纤维纤维状物质以及油污等复杂介质，具有较强的适应性；

4.仪表采用全密封结构，可在高湿度、粉尘、污溅以及浅水中等恶劣环境中工作；

5.全金属外壳体和器件，坚固可靠；

6.外形美观，度盘清晰。

二、主要参数

1.表头公称尺寸（mm）φ116（整体几何尺寸116X234X54）

2.系列产品测量范围及精度等级

测量范围MPa	精度等级
0-1、0-1.6、0-2.5、0-4、0-6、0-10、0-16、0-25、0-40、0-60	1.6

3.工作环境温度-10~45°C

相对湿度≤90%

4.介质脉动频率20~50次/分

5.环境震动频率≤25HZ；

震幅范围±0.5mm

6.安装螺纹M20X1.5

三、结构及工作大原理

KBY-1A型压力表，由介质转换器（或称隔离器）和表头组成。

介质转换器主要组件有：器体、橡胶隔膜（隔膜上部充20#机油或不同粘度的甲基硅油为工作油，使隔膜形变呈Ω状）、注油接头、安装接头等；表头由弹簧元件、传动机构、度盘、阻尼器以及壳体组成。表头内腔充粘度为300-500cs的甲基硅油。

被测介质的压力推动隔膜，介质转换器中的工作油以同等压力使弹簧元件自由产生相应的位移，经传动机构，表针旋转指示出被测介质的压力值。

四、使用注意事项

1.被测介质压力应不大于所选用仪器测量上限的3/4；

2仪表垂直安装为宜；

3.使用过程中，严禁拆动各零、部件；

4.若出现表头内腔充油漏失严重或介质转换器内工作油渗漏，以及隔膜破裂等情况，就及时停用；

5.开箱后的仪表应存放在下述环境中保管；

（1）环境温度+5~40°C

（2）相对湿度≤85%；

（3）空气中不应含有腐蚀性气体和杂质；

6.存放一年以上的仪表，启用前应进行检测。
