FS5_FS3浮球式蒸汽疏水阀日本TLV_FS5疏水阀

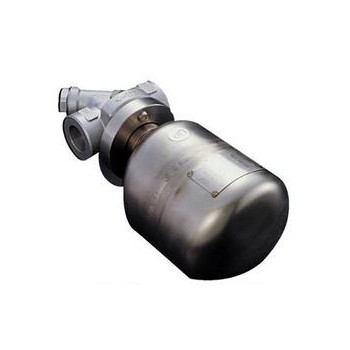

FS5自由浮球式蒸汽疏水阀 不锈钢疏水阀 快速疏水阀
最高工作压力为 3.2MPaG的自由浮球式蒸汽疏水阀，适用于蒸汽主管。万向法兰允许在线更换。水平和垂直管道上都能安装。
热静力空气排放装置、万向法兰结构的自由浮球式蒸汽疏水阀
特点：
双螺栓万向法兰结构的蒸汽疏水阀、便于在更换。适用于蒸汽主管、伴热管线以及轻型工艺设备。
1.双螺栓法兰接头可以在不影响管路运行的情况下、在几分钟内完成疏水阀的更换或清洗。
2.万向法兰结构确保疏水阀不受管路布置的影响、始终处于正确的工作位置。
3.独特的自由浮球设计避免集中磨损、延长了使用寿命。
4.持续的水封及独特的三点支座式密封设计、即使在无负载条件下也能确保完美的密封。
5.疏水阀内置热静力式空气排放装置、确保快速启动。
6在回转接头和疏水阀内均内置过滤网、确保无故障运行。
规格：
型号：FS5
连接方式：承插焊 法兰
口径(mm):15A、20A、25A
阀嘴编号：10、21、32
最大工作压力(MpaG):1.0、2.1、3.2
最大压差(MpaG):1.0、2.1、3.2
最小工作压力(MpaG):0.01
最大工作温度：0 - 350 °C
阀体材质：不锈钢
排量：10-700kg每小时。
外型尺寸：
FS5承插焊 口径：15 L:80 H:104 W1：172 W2:56 C:22.2 D:37 h:12 重量：2.1kg
          口径：20 L:80 H:104 W1：172 W2:56 C:27.7 D:37 h:14 重量：2.1kg
          口径：25 L:96 H:76 W1：176 W2:75 C:34.5 D:44 h:14 重量：2.5kg
FS5法兰连接 口径:15 L:150 H:104 W1:172 W2:56 重量：3.8kg
            口径:20 L:150 H:104 W1:172 W2:56 重量：5.2kg
            口径:25 L:160 H:104 W1:172 W2:56 重量：5.2kg
法兰标准为：美标：150RF 300RF 600RF 600RF L为：15 20：180 25：190
