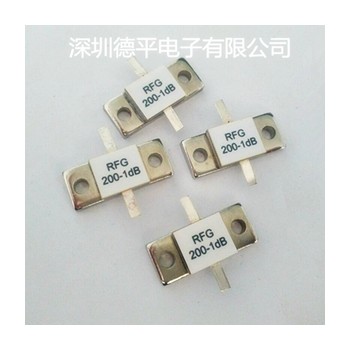

供应200W衰减1-30dB高频0.5GHz法兰衰减器

供应200W衰减1-30dB高频0.5GHz法兰衰减器





一、产品用途及运用


1.1产品简介及运用：法兰衰减器主要应用于微波通信领域，对微波信号进行衰减，实现高频时较低的驻波比。法兰衰减器被广泛运用于微波通信、数字传输，雷达、广播电视等高科技电子领域。

1.2产品特点：法兰衰减器是采用标准高精度法兰精制而成的，用于各种光纤传输线路中，衰减精度高，性能稳定可靠。





二、产品参数详情

2.1型号：RFG200C100Q1
2.2功率：200W
2.3衰减值：1dB-30dB
2.4衰减精度：±1dB
2.5频率：DC-0.5GHz
2.6工作温度：-55℃ ~±150 ℃
2.7贮存温度：-55℃ ~±150 ℃
2.8规格尺寸：10mm×25mm×5.8mm
2.9产地：深圳宝安

注）：产品可根据要求进行定制，详情请与我们联系！！






三、产品安装方法及试验


安装方法：将衰减器用螺钉固定在金属试验架上，引出端焊在敷铜板上，衰减器主体与敷铜板之间距离不小于1mm。

产品安装试验要点及检测

可焊性

3.1试验方法：焊槽温度为235℃±2℃，浸渍时间5S~10S，引出端浸渍度深度距衰减器1mm±0.5mm。

3.2试验后检测：衰减器引出端被浸渍的表面部分应有95%的面积覆盖上一层连续、均匀、光滑、明亮的锡焊。

引出端强度

3.3试验条件：A.沿衰减器引出端水平方向缓慢施加10N拉力，持续5S~10S。

3.4试验后检测：衰减器引出端应无机械损伤、松动和脱落。

电老化

安装方法：用螺钉，加一个弹簧垫圈将衰减器固定在铝制散热器上，衰减器与散热器之间要求接触良好（涂敷导热硅脂）；将引出端焊在敷铜板上，衰减器主体与敷铜板之间距离不小于1mm。

3.5试验前测量阻值。

3.6试验条件：直流或交流有效值按额定功率施加。

3.7试验温度：25℃±5℃。

3.8加电方式：试验期间施加连续的额定工作电压。通电期间电压应稳定在规定值的±5%以内。为了保证衰减器的功率降额，如果机箱内温度超过70℃，应加风扇冷却。

3.9试验后测量：衰减器在25℃±3℃下稳定2h~4h后，衰减器应无机械损伤，衰减值变化不超过±5%。







四、安装提示与降功耗曲线


4.1产品安装时要求保证产品底面与焊盘（外壳）之间接触良好，接地良好；

4.2焊接时，使用电烙铁功率不超过40W；

4.3法兰衰减器的引出线应保持水平搭线；

4.4在散热片上涂一层厚度为0.25mm的极薄的导热硅脂；

4.5负载承受功率随环境温度而变化,温度升高时功率呈现性递减。







五、产品售后与订购说明


5.1发货快速，规格齐全，欢迎广大新老客户来电来函洽谈订购！！

5.2我司所交产品准时，并依约定规格验收；

5.3不合格品由供应商取回，并重新确认交货日期；

5.4如属采购方内部问题，不得对我司有任何不合理之要求；

5.5因天灾等非人力所抵挡因素外，我司应安本合约所规定之日期交货；







六、深圳德平电子有限公司

深圳德平电子有限公司是一家从事射频器件研究开发与生产的专业厂家。公司技术力量雄厚，拥有先进的检测设备，完善的生产工艺，具备根据客户的不同需求进行开发和生产的能力。我们的产品致力于网络通讯、专业研制生产大功率射频电阻，圆柱微波电阻，法兰终端负载电阻，同轴衰减片，滤波连接器，穿心电容，贴片高频电阻，C型馈通滤波器,SMA同轴负载等高科技领域。

公司自2012年成立以来，凭着过硬的研发技术和可靠的产品质量，以“质量”为经营理念,良好的专业素质、高度的敬业精神和规范化的管理为基础，不断拓展企业规模、增强企业实力，建立了良好的企业环境。产品广泛应用于负载、衰减器、隔离器、环形器等微波产品的生产。并已通过了RHOHS环保检测认证，以完善的服务，良好的信誉，取得了长足的进步与发展。赢得了广大客户需求和信赖。
