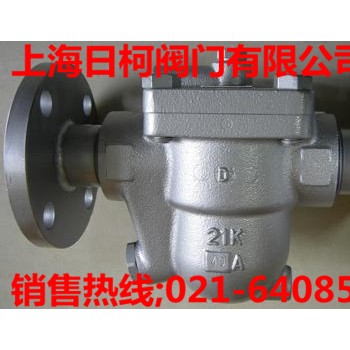

J5X_JF5X自由浮球式蒸汽疏水阀型号
带有热静力排空气装置的自由浮球式蒸汽疏水阀
特点：
紧密密封、性能可靠的球墨铸铁或铸铁材质蒸汽疏水阀，适用于中，小型工艺设备。
1. 工艺负荷变化时，自动调节型自由浮球可提供连续、平稳和低速的冷凝水排放。
2. 只有一个运动部件——浮球，避免了集中磨损，不需维修，延长了使用寿命。
3. 具有“故障常开”功能的热静力膜盒（X－元件）自动排放低于饱和蒸汽温度的空气。
4. 内置大流通面积过滤网，保证无故障工作。
5. 在线更换内件，清理简便，减少了维修费用。
规格    专利
型号    J5X    JF5X
连接方式    螺纹               法兰*
口径(mm)    20, 25, 32, 40    20, 25, 32, 40, 50
阀嘴    2, 5, 8, 10, 21    2, 5, 8, 10, 16
最大工作压力(MPaG)    PMO    0.2, 0.5, 0.8, 1.0, 2.1    0.2, 0.5, 0.8, 1.0, 1.57
 最大工作压差(MPa)    △PMX    0.2, 0.5, 0.8, 1.0, 2.1    0.2, 0.5, 0.8, 1.0, 1.57
最小工作压力(MPaG)    0.01
最大工作温度(。)    TMO    220 C。-元件的过冷度(  )   X    C    6C以内X-元件的类型    2JF5X 20，25mm在法兰上有－螺纹    1MPa=10.197kg/cm受压外壳的设计条件（非工作条件）:最大允许压力(MPaG)PMA 2.1(J5X，JF5X 20，25mm)，1.57(JF5X 32-50mm)  最大允许温度(C)TMA。    220
注意 为避免非正常操作、事故或人身伤害，请不要超越规格范围使用本产品。如果使用国家或地区的技术标准或法规对上述规格有特殊规定时，该产品应遵照当地规定使用。
序号    名称    材质    JIS    ASTM/AISI*    2    19 18    15
阀体(J5X, JF5X 20, 25)  球墨铸铁    FCD450    A536    10    12q  阀体(    )   铸铁
JF5X 32, 40, 50    FCV410    A842 Gr.400    17    13w  阀盖    球墨铸铁    FCD450    A536    14
eF 浮球    不锈钢SUS316L    AISI316L    16r  阀塞    碳钢    S25C    AISI1025    9tMR阀塞垫圈    聚四氟乙烯R    PTFE    PTFE    8y  阀嘴    —    —   uMR阀嘴 形环    合成橡胶O    EPR    D2000CA
R    3i  内/外过滤网    不锈钢    SUS430/304   AISI430/304    oMR阀盖垫圈    聚四氟乙烯PTFE    PTFE
!0铭牌    不锈钢    SUS304    AISI304    4!R 浮球保护盖    不锈钢
SUS304    AISI304!R X-元件导向    不锈钢    SUS304    AISI304 R    1
!3X-元件    不锈钢    —    —    5!R 弹簧卡    不锈钢    SUS304    AISI304
!R 排气阀座    不锈钢SUS420F    AISI420F    21!6连接套    不锈钢    SUS416    AISI416    6 阀盖螺栓    碳钢    20!7    S45C    AISI1045    7!8阀塞    碳钢    S25C    AISI1025MR阀塞垫圈    聚四氟乙烯PTFE    PTFE
@0排污管塞**    碳钢    S25C    AISI1025
@1排污管塞垫圈**    软铁    SUYP    AISI1010
@2法兰(JF5X 20, 25)***   碳钢    SUS400/S25C  A6/AISI1025    根据用户要求可提供气绑释放阀。@3导管(JF5X 20, 25)***   碳钢    STPG370 A53 Type S Gr.A
JF5X  法兰 32, 40, 50mm    JF5X  法兰    (mm)
ASME标准中没有与之对应的铸铁材料，只能与钢铁法兰相配对125FF可以与150RF相连接，250RF可以与300RF相连接也承做其它标准，长度和重量可能不同*对应250RF/300RF的重量
1. 图中曲线上标注的数字代表阀嘴编号。    注意
2. 压差是指疏水阀的入口端和出口端的压。力差。
3. 排量是指冷凝水在低于饱和蒸汽温度6C时连续排放的量。   本产品的使用条件不能超过疏水阀的
 4. 推荐安全系数∶不小于1.5。    最大压差，否则将导致冷凝水积
