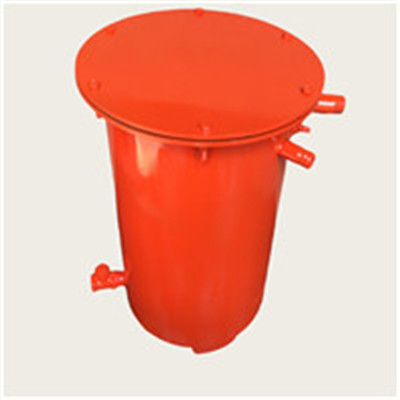

CWG-FY3型负压气阀式放水器瓦斯抽采系统稳定运行好帮手

CWG-FY3型负压气阀式放水器瓦斯抽采系统稳定运行好帮手，结构紧凑，碳钢壳体坚固耐腐，井下安装便捷，零部件拆装方便。煤矿井下瓦斯抽放管路系统，符合煤矿安全规程要求。
负压气阀式放水器主要技术参数
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
工作方式：适用于长期工作制
外形尺寸（长×宽×高）：  415*330*370 mm
重    量：     约30kg
负压气阀式放水器产品结构及工作原理
    本实用及新型的负压自动放水器，包括积水桶、单向进水阀、单向放水阀，控制阀（如图所示），其特征在于：在积水桶内的上部定位连接有一控制阀，控制阀的正压平衡口通过与积水桶外的大气相通；控制阀的负压平衡口直接与积水桶内的负气压连接，控制阀阀芯的下端吊挂有一浮子，通过水位的上升带动浮子连接控制阀完成集、放水工作。具有以下优点；采用气阀式连接设计，安装，拆卸，维修简便；不容易受到意外情况的影响，使控制准确可靠；可以很方便地与煤矿抽采瓦斯管路或其它负压气体管路联通，使管路中的积水顺利排出。

井下安装简单，瓦斯抽采系统稳定运行好帮手！
