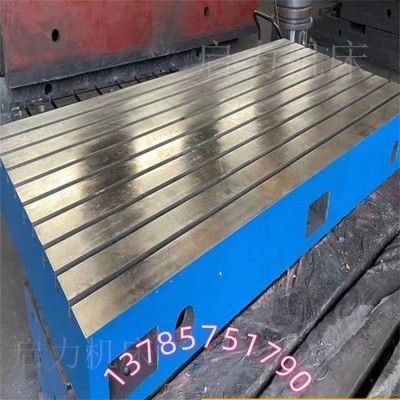

电机试验铁地板，HT250高强度一体铸造，硬度高耐磨抗振

试验铁地板选型“三件套”：精度/尺寸/承载怎么搭不翻车？

选一块合适的试验铁地板，关键在于搞清楚自己的使用需求，然后按照需求去匹配对应的规格参数。这篇文章从精度、尺寸、承载、材质、安装条件几个方面入手，说清楚选型的方法。

精度等级怎么定

试验铁地板的精度等级按工作面平面度来划分，国标分为0级、1级、2级、3级。数字越小，工作面越平，价格也越高。

0级和1级用于对基准面要求比较严格的场合，比如测量室、传感器标定、高精度研发测试。0级平台的平面度大约是1级的一半，价格也要高出不少。常规的动力设备测试、电机出厂检测、发动机台架试验，1级或2级平台就能满足要求。焊接、铆焊或者粗加工场景用2级或3级就够了。

选精度这件事，够用就好。实验室该用0级就用0级，常规测试用1级或2级就可以。

台面尺寸怎么算

台面尺寸由设备布局和操作空间共同决定。先把所有放在铁地板上的设备的外围尺寸量出来，包括被测电机、测功机、传感器支架、工装夹具等。然后按照实际布局画一个平面图，看看占用的总面积是多少。在占用面积的基础上，四周各留出200到300毫米的操作余量。

如果设备布局比较紧凑，余量可以适当减小。如果设备之间需要留出维修通道，余量要加大。场地条件也要核对——铁地板放进去之后四周要留出操作空间，人至少能正常转身。门和通道的尺寸也要确认。

承载能力怎么算

承载能力算的是所有设备的总重量，还要给动态载荷留出余量。把所有放在铁地板上的设备的重量加起来，然后乘以1.2到1.3的系数，用这个结果去对照平台的额定承载。

设备运行时产生的振动和冲击力，都是额外的动态载荷。乘系数是为了给这些动态载荷留出余地。举个例子：一台发动机加测功机加夹具一共5吨，乘以系数后是6到6.5吨，那就选额定承载不低于7吨的铁地板。如果设备本身冲击载荷比较大，系数可以适当放大到1.5。

承载能力是指均匀分布在整个工作面上的载荷。如果设备底脚很小、重量集中，局部压力可能过大，需要加装垫板分散载荷。

材质怎么选

试验铁地板常用HT200、HT250、HT300三种铸铁牌号。数字代表抗拉强度，数字越大强度越高。

HT200抗拉强度200兆帕以上，用于常规负载场景。一般的电机测试台、装配平台用HT200就够用了。HT250抗拉强度250兆帕以上，用于中等载荷或者有轻微冲击的工况。发动机测试、有一定振动和冲击的实验室选用HT250比较合适。HT300抗拉强度300兆帕以上，用于重载或者冲击较大的工况。大型发动机测试、重型设备试验用HT300更稳妥。

材质对使用的影响主要体现在稳定性上。铸造过程中铸铁内部会产生应力，如果不做时效处理，应力会在使用中慢慢释放，铁地板就会变形。正规厂家会做两次时效处理：一次人工退火，在600到700度的窑里缓慢冷却；再加上自然时效，把铸件放置一到两年，让剩余应力自然释放。

选型的时候可以问厂家三个问题：材质是什么牌号，有没有做人工退火和自然时效，工作面硬度是多少。这三个问题能帮你判断材质是否适合你的工况。

安装条件要提前确认

铁地板买回来之前，先确认安装条件是否具备。地面要够坚实，能够承受铁地板和设备的总重量。一般的混凝土地面厚度要求不低于300毫米。地面不够结实的话，铁地板放上去之后地面下沉，水平度保持不住。安装区域要有足够的空间，铁地板四周要留出操作和维护通道。

如果实验室在楼上，还要考虑楼板的承重能力。铁地板本身很重，加上设备总重量可能达到几十吨，楼板承重不够的话要做加固处理。

选型的时候把精度、尺寸、承载、材质、安装条件这几个参数一个一个核对清楚，按实际需求做匹配，选出来的平台就是合适的。多花点时间在选型阶段，比买回来发现不合适再返工要省心得多。
