T型槽平台选型：规格和承载力“对不上”？选错代价不止钱

T型槽规格：对着螺栓尺寸选

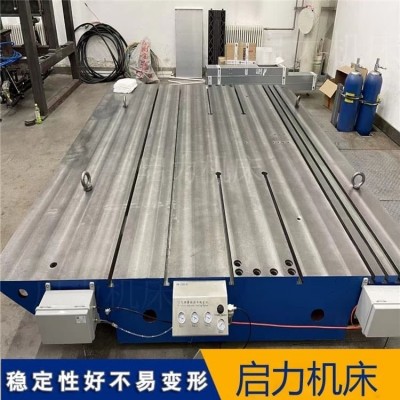

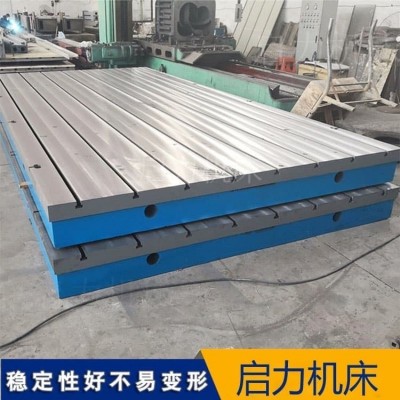

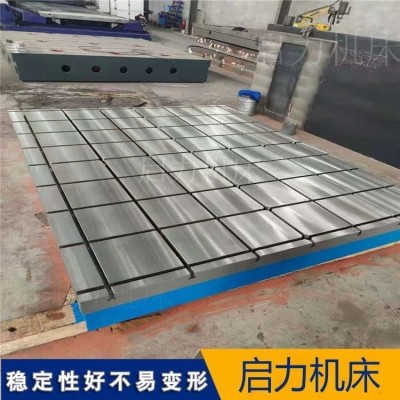

T型槽平台的工作面上有一道一道的T型槽，槽的宽度决定了你能用多大的T型螺栓。常规的槽宽有四种：14mm、18mm、22mm、28mm，对应的T型螺栓规格分别是M12、M16、M20、M24。

怎么选？看工件底座的安装孔用多大的螺栓。螺栓直径是多少，就选对应的槽宽。比如你的工件底座用M16的螺栓，那就选槽宽18mm的平台。螺栓穿过去，螺栓头卡在槽底，螺杆从槽口伸出来，刚好匹配。

这里面有几个容易出错的地方：

一，槽宽跟螺栓直径不是一样的。14mm的槽穿M12的螺栓，18mm的槽穿M16的螺栓，很多人下意识觉得槽宽和螺栓直径应该一样，其实槽宽要比螺栓直径大一点，因为螺栓头在槽里需要有一定的活动空间。

二，槽的间距也值得关注。同一种槽宽，不同厂家的产品槽间距可能不一样。间距越小，固定小工件的时候越灵活，螺栓总能找到合适的位置。但如果槽太多太密，台面的整体强度会受到一定影响。常规的槽间距在150mm到200mm之间，这个范围比较常见。

三，槽口有倒角。好的T型槽在槽口边缘有倒角处理，T型螺栓放进去的时候顺滑，不容易刮伤槽口。如果槽口是直角边没有倒角，螺栓放进去的时候容易卡，而且反复拆装之后槽口边缘会起毛刺，影响使用。

承载能力：别卡着限算

平台的承载能力是选型时的重要参数，但很多人算得不太对。

正确的算法：把要放在平台上的所有东西的重量加起来，包括工件本身、夹具、压板、垫块，还有一些辅助工具。算出来之后，乘以1.2到1.3的系数，用这个结果去对照平台的额定承载。

为什么要乘系数？因为工件放上去之后，装配、焊接、加工过程中会有动态力。比如装配的时候敲击，焊接的时候热应力，这些都会产生额外的载荷。如果按照静态重量卡着限选，实际使用中很容易超载，长期下来台面会变形。

举例说明：工件重3吨，夹具和压板重0.5吨，加起来3.5吨。乘以1.3系数是4.55吨，那就选额定承载不低于5吨的平台。如果你选了一个额定承载4吨的平台，静态看起来能用，但一敲一振就超了，时间长了平台精度就保不住。

另外注意：承载能力是指均匀分布在整个工作面上的载荷，不是集中在某一个点。如果工件本身很重而且底脚很小，接触面积有限，这种情况下要跟厂家说明，可能需要加厚台面或者做局部加强处理。

材质对承载的影响

同样的尺寸和厚度，不同材质的平台承载能力不同。常规灰铸铁HT200和HT250适合一般使用场景。HT300的强度更高，适合重载或者冲击比较大的工况。球墨铸铁QT600的综合性能更好，适合对精度保持性要求较高的场合。

但材质越好，价格也越高。选型的时候在承载满足要求的前提下，选择合适材质就行，不需要为用不上的性能多花钱。

面板厚度和筋板要一起看

选型的时候有人只看面板厚度，觉得越厚越结实。面板厚度确实影响承载能力，但平台的刚度不是面板厚度单独决定的，内部的筋板布局同样重要。

好的平台是箱型结构，内部有多道纵向和横向的加强筋，形成一个网格状的支撑体系。如果只看面板厚度，忽略了筋板布局，可能出现面板厚但筋板稀的情况，重载时该变形还是变形。反过来，面板厚度适中但筋板密实的平台，实际刚度可能更好。

选型的时候可以问问厂家筋板的布局情况，包括筋板的数量、厚度、间距这些细节。好的产品这些信息是愿意提供的。

实际操作中的建议

在平台上固定工件的时候，尽量把重量分散开，不要全部集中在中间。多个工件同时固定的话，均匀分布在台面上。

不要在平台上堆放超过承载能力的重物。有些车间把平台当仓库用，什么重的东西都往上堆，时间长了台面会变形。

z后提醒一点：承载能力是平台出厂时的额定值，如果平台使用多年后精度已经下降，实际承载能力也会打折扣。这种情况下适当降低使用载荷，或者安排精度修复，比继续满负荷使用更稳妥。

选型这件事，把精度、尺寸、T型槽规格、承载能力这几个参数一个一个理清楚，按照实际使用需求做匹配，就不会出大错。多花点时间在选型阶段，比买回来发现不合适再折腾要省事得多。
