缓冲床产品说明书（山东美奂橡塑｜适配皮带输送机）

一、产品概述

缓冲床（皮带缓冲滑槽）安装于皮带输送机落料点下方，替代传统缓冲托辊，主要承受物料下落冲击，有效保护输送带，降低物料冲击造成的皮带撕裂、鼓包、磨损问题，同时减少物料飞溅、扬尘，改善导料槽密封效果。

山东美奂橡塑缓冲床采用模块化设计，搭配超高分子量聚乙烯缓冲条，广泛应用煤矿、电厂、水泥厂、砂石骨料、港口、冶金输送系统，适配普通皮带、钢丝绳芯皮带，可根据带宽、落料落差、物料特性非标定制。

二、工作原理

物料从高处下落冲击输送带，冲击力直接传递至缓冲床表面缓冲条。缓冲条具备高弹性吸震性能，缓冲、分解冲击载荷，避免输送带刚性撞击托辊；平整连续的支撑面消减皮带悬空抖动，减少皮带与物料间的摩擦，降低输送带破损概率，配合导料槽、防溢裙板实现落料点抑尘防洒料。

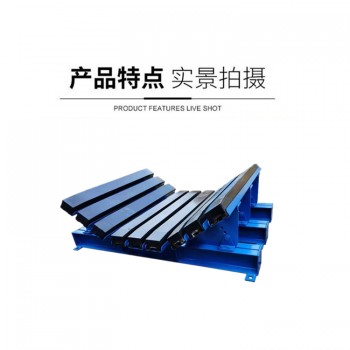

三、整体结构组成

钢制主体机架

采用*标方管 / 槽钢焊接，整体热镀锌防腐；分为轻型、中型、重型、超--重型框架；模块化分段结构，方便运输、拆装。机架预留安装孔，可直接固定在输送机纵梁上。

UHMW 高分子缓冲条（核心部件）

结构分层：上层超高分子量聚乙烯耐磨表层 + 中间高弹性橡胶缓冲层 + 底部钢卡槽。

UHMW 表层：摩擦系数低，耐磨顺滑，不划伤输送带；

橡胶弹性层：吸收冲击能量；

金属卡槽：采用螺栓楔紧固定，拆装便捷，不易松动。

紧固压紧组件

专用楔块、高强度螺栓、压条，实现缓冲条快速锁紧；单条缓冲条独立固定，局部磨损可单独更换，无需整体拆卸。

可选配套部件

侧边限位挡条、过渡托辊组、密封挡板、缓冲条阻燃抗静电改性款。

四、产品分类

轻型缓冲床

适用落差＜2m、细粉料、小颗粒物料，砂石、粮食、轻型输送线。

中型缓冲床

落差 2～4m，煤粉、生料、常规矿石，电厂、洗煤厂通用工况。

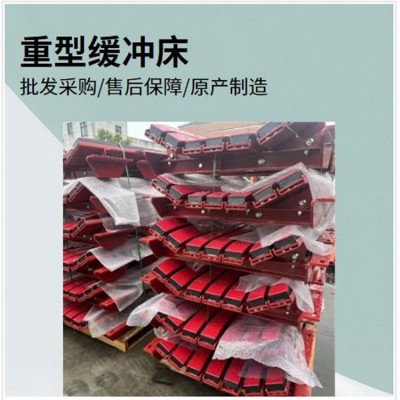

重型缓冲床

落差 4～6m，大块矿石、熟料、重载冲击，矿山、砂石主线输送机。

超重型缓冲床

落差＞6m，大块石料、高强度冲击，可加厚机架、加宽缓冲条。

特*功能款

煤矿井下阻燃抗静电缓冲床、可调倾角缓冲床、加长型整体缓冲床。

五、核心技术优势

有效防护输送带，降低撕裂风险

连续平面支撑，不存在托辊间隙，杜绝硬物卡入间隙割破皮带，大幅减少皮带纵向撕裂故障。

优异冲击缓冲性能

高弹性橡胶层吸收落料冲击力，减轻输送机机架、滚筒、托辊载荷，延长整机使用寿命。

运行平稳，减少扬尘洒料

皮带落料段支撑平整，避免皮带大幅度弹跳，导料槽密封效果提升，粉尘外溢、物料洒落明显减少。

缓冲条更换成本低

模块化单条拆装，哪条磨损换哪条，无需整体更换，维护省时省钱。

低摩擦不伤皮带

超高分子耐磨表层自润滑，摩擦阻力小，不会刮伤输送带橡胶面。

防腐耐-用，适应复杂工况

机架热镀锌处理，缓冲条耐潮湿、耐老化；井下工况可提供阻燃抗静电型号，满足煤-矿--安**全规范。

六、常规技术参数

适配带宽：500、650、800、1000、1200、1400、1600、1800、2000、2200、2400mm

适用落差：0.5～8m（按工况选型轻重型）

缓冲条宽度：100mm / 150mm 常规规格

缓冲条长度：500～1500mm 可定制

表面材质：UHMW-PE 超高分子聚乙烯

弹性层：高耐磨*然橡胶；井下可选阻燃抗静电橡胶。

机架防腐：热镀锌（可选喷漆）

适用带速：≤4.5m/s

七、适用行业

煤矿、洗煤厂：原煤、煤泥落料点防护。

火力发电厂：输煤系统碎煤机出口、转载点。

水泥行业：熟料、生料、骨料输送转载点。

砂石矿山：石块、碎石高落差下料位置。

港口、冶金、化=工、粮食输送生产线。

八、安装说明

将缓冲床整体吊装至输送机落料点下方，对齐输送带中心线；

使用螺栓将缓冲床机架固定在输送机两侧纵梁上；

调节高度，保证缓冲条顶面略高于周边托辊上表面 2～5mm，使皮带充分贴合缓冲条；

依次摆放缓冲条，装入楔块均匀锁紧螺栓，保证缓冲条无松动；

安装完成后手动盘车，确认皮带无卡滞、摩擦异响；

两侧可配套安装防溢裙板、导料槽，完善抑尘系统。

重要提示：缓冲条不可过度压紧皮带，预留合理缓冲空间；多条缓冲条受力高度保持一致。

九、日常维护与检修规范

日常巡检

检查缓冲条有无严重磨损、开裂、脱落；紧固螺栓有无松动；机架有无变形。

定期维护

每半月全面紧固一次压紧螺栓；及时清理缓冲条表面粘结物料，防止硬质棱角物料磨蚀表层。

更换标准

当 UHMW 耐磨层磨损殆/尽、橡胶层裸露时，立即更换缓冲条，避免橡胶直接摩擦皮带造成损伤。

禁止事项

禁止在缓冲床区域长时间空载摩擦运转；禁止大块尖锐物料长期定点冲击同一位置。

十、与传统缓冲托辊对比

表格

对比项目 缓冲床（缓冲滑槽） 传统缓冲托辊组

支撑形式 连续平面支撑 间断式托辊支撑

防皮带撕裂 优/秀，无间隙不卡/料 较差，缝隙易卡硬物割皮带

运行平稳性 皮带抖动小，扬尘少 皮带弹跳明显，洒料扬尘大

维护难度 单条缓冲条独立更换 托辊损坏需整体拆装

冲击防护 弹性整体吸震 单点承载，冲击载荷集中

导料槽密封效果 佳，皮带贴合度高 较差，皮带起伏造成漏料

十一、厂家服务（山东美奂橡塑）

根据带宽、落料落差、物料种类、皮带型号免费提供选型方案；

支持非标长度、倾角、重型机架定制；阻燃抗静电缓冲床按需生产；

配套缓冲条、防溢裙板、清扫箱、聚氨酯衬板一站式供货；

提供安装图纸，远程技术指导，大型项目可安排技术人员现场指导。
