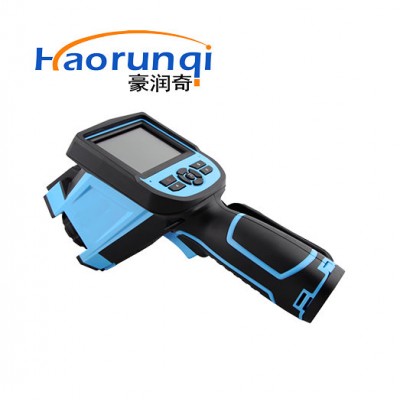

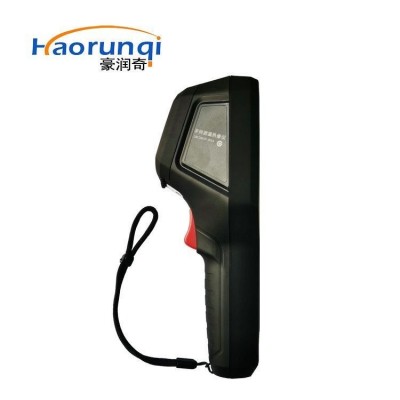

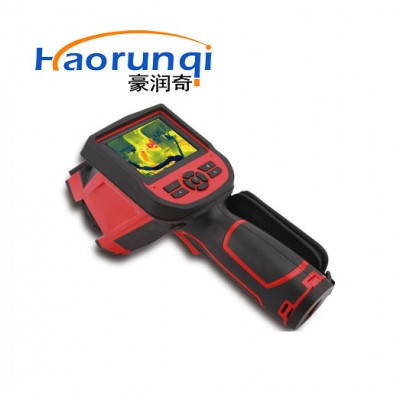

电路检测仪红外线热像仪H3

      电路检测仪红外线热像仪H3，就是将物体发出的不可见红外能量转变为可见的热图像，热图像的上面

不同的颜色代表被测物体的不同温度。红外线热像仪H3是一种利用红外热成像技术，通过对标的物的红外

辐*探测，并加以信号处理、光电转换等手段，将标的物的温度分布的图像转换成可视图像的设备。红外热

像仪将实际探测到的热量进行精确的量化，以面的形式实时成像标的物的整体，因此能够准确识别正在发热

的疑似故障区域。

       在电路设计过程中，工程师可利用红外热像仪分析产品的温度分布、温度变化趋势、温度差异、以及

温度高低，从而分析出电路原设计存在的不足与隐患，改善产品研发成功率，提高产品的可靠性和稳定性.

使用方式：手持式或固定式；

检测原理：热红外

检测范围：35-40℃；

分辨率：0.1℃；

监测精度：±0.1℃；

产品参数：

探测器类型 非制冷焦平面

像素 384×288

响应波段 8～14um

测温范围 30～50℃

温度分辨率 0.1℃

测温精度 ≤±0.3℃

重复性 ≤±0.2℃

响应时间 ≤1秒

显示器 高分辨率彩色LCD

图像储存 存储容量>2000幅，可手动/自动存储

异常温度报警 区域温度自动跟踪及声音、颜色报警

工作温度和湿度   （16-32）℃；（20-80）%RH（30℃时）

储存温度和湿度   （-20-60）℃；≤89%RH（40℃时）

视屏输出   PAL

报警频频接口   有

网络接口    有
