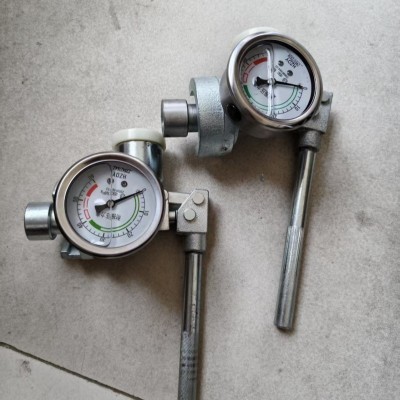

机械式单体支柱测压仪不用电结构简单压力数值看的详

因原材料波动、因此价格型号也有不同,具体报价请联系销售人员，谢谢。

综采队新来的巡检员小张，每天跟着老师傅老周用单体支柱测力计测压力，只会拧接头看读数，心里一直纳闷：这么个小小的圆筒仪器，为啥往支柱三用阀上一拧，就能测出里面的油压呢？

这天工作面检修停工，老周拿出一台闲置的旧测力计，带着小张拆解学习内部结构。

老周先卸下外侧的防护外壳：“你看这个带尖的零件，叫顶针。咱们把仪器拧在支柱阀口时，顶针会顶开三用阀内部的单向油路，让支柱里的液压顺利传导进测压仪，这是通压的一道关口。顶针外围连着锁紧螺套，顺时针拧紧既能固定仪器，还能密封缝隙，漏油泄压，保证测量数据不走样。

单体支柱压力检测仪产品介绍：

单体柱压力测试仪是一种用于测量液压支柱压力的仪器，通过实时监测支柱的受力状态，帮助操作人员判断支护系统是否。

单体支柱测压仪主要参数

型号\参数测压范围乳化液筒精度等级重量（㎏）

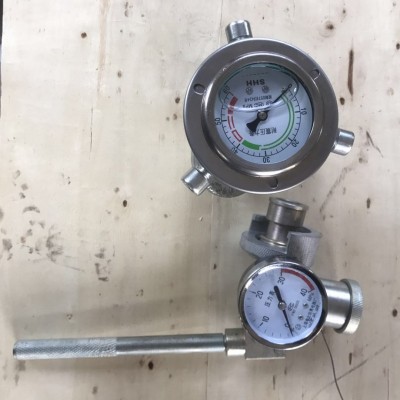

SY-60A 0～60 无 2.5 级 1.5

SY-60B 0～60 有 2.5 级 2.5

单体支柱压力检测仪的使用用法：

1. 螺套对准三用阀，顺时针旋紧密封导通油压

2. 等待指针/数字稳定，平视读数避免误差

3. 无损测压不泄压，原有支护强度

4. 常规面选用40MPa，高压工况选用60MPa

5. 读数记录完毕，逆时针松套取下仪器

组装复原之后，小张再上手操作，不再只是机械拧动，心里清楚每一步动作都对应着仪器结构的工作原理。

往后每次下井巡检，小张都会结合结构原理规范使用，既减少了仪器损坏，测出的矿压数据也是不错的，用小小的测力计，来守住工作面顶板安全。
