关于WCQ型无阻力排渣器工作原理与结构

关于WCQ型无阻力排渣器工作原理与结构，煤矿行业的朋友来这里了解下。

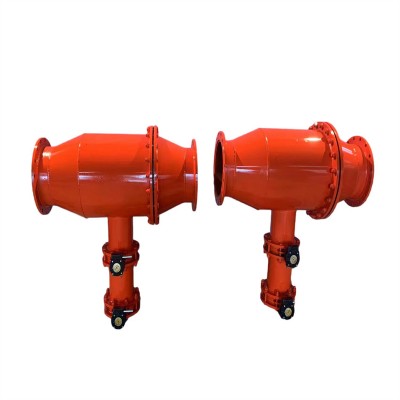

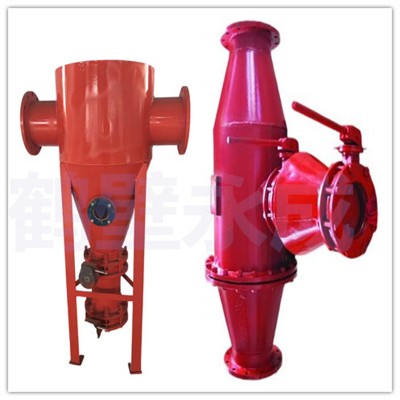

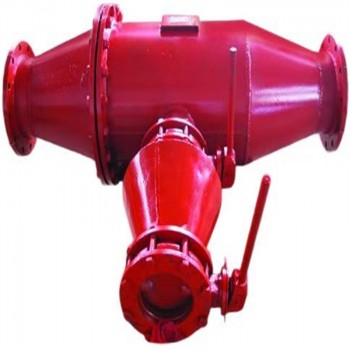

一、无阻力排渣器产品结构

产品采用直通式流线型结构，由主体筒体、进渣接口、出渣接口、介质流通管、导流隔板、排污
堵头、连接法兰七大部件组成，各部件协同完成排渣作业，不干扰介质正常输送。

1.主体筒体：采用加厚耐压合金材质制成，筒体内部光滑无棱角，形成杂质沉淀与排放空间，抗压性能良好，可适配管路内压力工况。
2.进渣接口：与井下输送管路底部连通，引导管路内随介质流动的煤渣、岩粉等杂质进入筒体内部。
3.出渣接口：设于筒体底部，用于将收集的固体杂质顺利排出，接口开合便捷，方便排渣操作。
4.介质流通管：贯穿筒体内部，为管路介质提供直通流通通道，管壁光滑，介质流经时无阻碍、无阻力损耗。
5.导流隔板：安装在筒体内部进渣位置，引导介质中的杂质快速沉降至筒体底部，不随介质继续流动，同时不影响介质正常流速。
6.排污堵头：密封出渣接口，采用螺纹密封结构，防止介质渗漏，拆卸方便，便于定期清理排出杂质。
7.连接法兰：位于介质流通管两端，用于与井下输送管路对接，法兰盘面平整，搭配密封部件，保障管路连接密封性。

二、无阻力排渣器工作原理

本无阻力排渣器主要应用于煤矿井下瓦斯抽放、排水、注浆等各类输送管路，用于分离、排出管路内煤渣、岩粉等固体杂质，避免杂质淤积堵塞管路，同时保障管路内介质顺畅流通，不产生额外流通阻力，适配井下各类复杂管路工况，可维持管路稳定运行状态。
