矿用CWG-FY3型负压气阀式自动放水器的使用说明介绍

矿用CWG-FY3型负压气阀式自动放水器的使用说明介绍

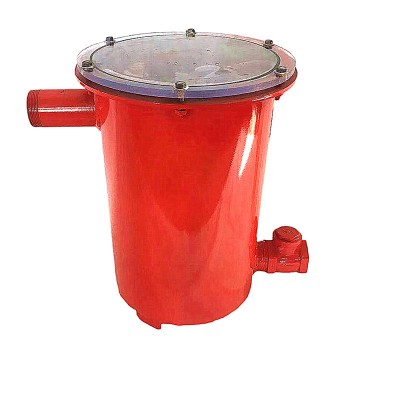

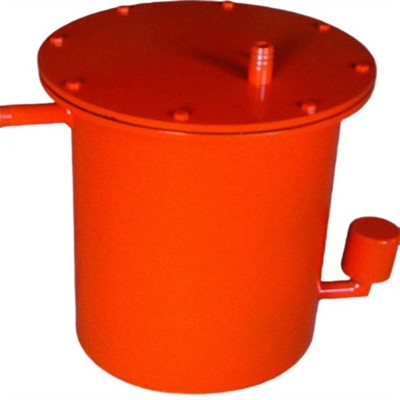

一、负压气阀式自动放水器产品概述

本负压气阀式自动放水器是煤矿井下瓦斯抽采管路配套排水设备，适用于管路负压工况下的积水自动排放作业，无需外接电源及人工值守，依靠管路负压与气阀联动结构，自动完成管路低洼处积水的收集、排放，减少管路积水淤积、堵塞问题，保障瓦斯抽采管路介质输送顺畅，可适配井下潮湿、多粉尘的作业环境，适用于各类瓦斯抽采主管、支管及钻孔抽采管路。

二、负压气阀式自动放水器工作原理

设备依托瓦斯抽采管路负压环境，通过水位变化驱动浮体气阀机构，实现积水自动排放，具体运行流程如下：
1.积水收集阶段：抽采管路内的积水在重力与管路负压作用下，经进气气阀流入储水筒体，此时排水气阀处于闭合状态，筒内与管路保持同等负压，积水持续积攒，浮球随水位上升缓慢上浮。
2.气阀切换阶段：当筒内水位上升至设定高度，浮球通过联动连杆带动气控阀芯动作，切换气阀工作状态，关闭进气气阀，同时开启负压平衡管，平衡筒体内外压力，解除负压密封状态。
3.自动排水阶段：压力平衡后，排水气阀在联动机构作用下开启，筒内积水依靠自身重力顺利排
出筒体；水位下降至设定下限后，浮球随之下落，带动气控阀芯复位，关闭排水气阀、开启进气
气阀，筒内重新恢复负压状态，再次进入积水收集阶段，循环完成自动放水作业。
设备全程为纯机械气阀联动运行，无电气部件，无需人工干预，可持续适配管路负压工况完成排水。
