LDZ-200锚杆拉拔仪结构 缸体厚钢高压油管数指两花样

因原材料波动、因此价格型号也有不同,具体报价请联系销售人员，谢谢。

井下掘进工作面刚打完一批螺纹钢锚杆，班长老陈带着新员工小吴开展锚固力抽检，工具是LDZ-200矿用锚杆拉拔仪。

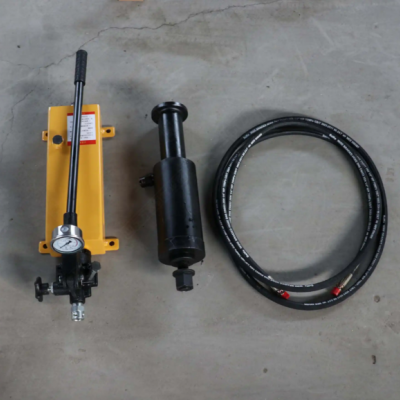

开工之前，老陈先教小吴检查整套设备。打开工具箱，里面手动液压泵、高压油管、空心千斤顶、压力表、密封垫圈、承压垫板摆放整齐。仔细查看油泵油量充足，油管无裂纹，各个接头胶圈完好，压力表指针归零，仪器没有漏油破损。随后二人拿棉纱清理锚杆外露杆体上的煤尘与锈迹，保证杆体干净顺畅套装千斤顶。

矿用锚杆拉力计是一种用于检测矿井巷道支护锚杆受力状态的设备，主要应用于矿山、隧道等工程领域。

矿用锚杆拉力计参数：

‌额定张拉力‌：常见 ‌100 kN（≈10T）、200 kN（≈20T）、300 kN（≈30T）‌，部分型号达 400–500 kN

‌适用锚杆直径‌：多数适配 ‌Φ16–Φ24 mm‌（部分扩展至 Φ6–Φ32 mm，需配对应锚具）

‌张拉行程‌：‌60 mm‌（主流如 LDZ、XH-10/20/30），部分为 ‌80 mm‌（如 XH-30T）

‌孔径‌：‌27 mm（10T）、34 mm（20T）、45 mm（30T）‌

‌承压面积‌：约 ‌28 cm²（100 kN）、35.08 cm²（200 kN）、41.8 cm²（300 kN）‌

‌液压系统压力‌：‌额定 55–63 MPa‌（数显/指针表精度 ±2% F.S.）

‌整机重量‌：‌6–13 kg‌（油缸），手动泵约 ‌5–6 kg‌

‌读数方式‌：‌数显（0.01 kN 分辨率，峰值存储）或指针式‌。

使用方式与操作规范：

使用时需将拉力计与锚杆对中连接，确保接触面平整以减少误差。操作步骤分为三步：通过手动泵施加压力，使锚杆产生轴向拉伸；其次观察标尺或数字显示屏记录力值变化；后根据测试结果判断锚杆是否达到设计承载要求。注意事项包括：测试前检查设备密封性，避免液压油泄漏；操作时保持匀速施力，防数据波动；测试后清理设备表面煤尘，延长使用寿命。连续工作模式下，单次测试周期约5分钟，效率满足日常检测需求。
