国标矿用旁通式孔板流量计信科宣一站式供应

国标矿用旁通式孔板流量计信科宣一站式供应，源头煤矿设备厂家，全品类矿用设备现货供应，资质齐全、国标品质，适用于各大中小型煤矿、矿山工程，可承接大批

量集采订单。

一、用途

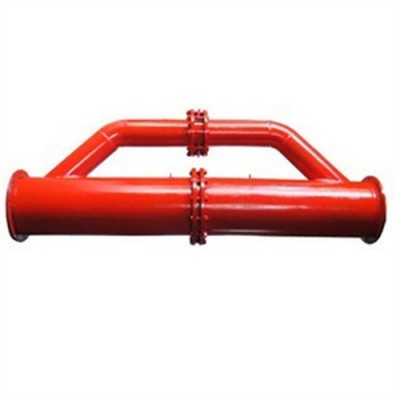

旁通式孔板流量计又称桥式孔板流量计，本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联式

连接，二者内腔相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决了由

于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

二、结构

孔板流量计（旁通式）主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴

线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

三、特点

此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

诚信经营、品质保障，可免费提供设备选型方案、技术参数资料，欢迎新老客户长期合作、期待与各大矿业伙伴共赢发展！
