圆片周边厚度全检测 离线单点测厚仪如何做到？

圆片种类有很多，金属、塑料、纸质、橡胶、亚克力、游戏币、硅片、陶瓷圆片‌、激光切割定制圆片等等，这些产品的厚度检测可通过线下对射单点测厚仪来完成，它不仅仅是检测一个点的厚度，更是能实现圆片周边厚度全检测。

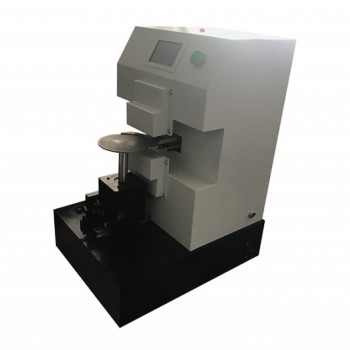

离线单点测厚仪采用上下两个对射的激光位移传感器测量圆盘状物体边缘的厚度。

周边厚度全检测

要想实现圆片周边厚度全检测，全依赖其安装的旋转托盘，将圆盘放置在由步进电机驱动的托盘上，点按测量按钮托盘旋转一周（或手动旋转一周），可测量被测物整个圆周上边缘厚度，当超出设定的厚度标准值时，设备发出报警。

测厚仪配置单片机计算系统，测量时可实时观察厚度数据变化，测量完成后显示被测物边缘厚度的z大值、z小值和平均值。

整体设备配置有：测量主机（包括上、下测头）、步进电机（自选）、外接显示屏（可选）、报警单元等。

主界面：

单点测厚仪主界面中包含标称值（型号）、报警指示、测量值、测量启停键和设置键。

设备参数

测量范围：0～20mm

测量精度：±0.03mm（更高精度可定制）

电源电压（V）：AC 220±15% ，50Hz

工作环境温度：0～45℃

工作环境湿度：85%RH（无冷凝）

外形尺寸：320*420*550mm

主要功能

1、显示器显示：测量点的厚度值、测量点的z大值平均值、测量点的z小值平均值等。外置操作按钮，数据外接屏显示，现场操作更方便。

2、产品参数设置：可设置产品规格及相应的厚度参考值及采样频率等。

3、系统参数设置功能：可以设置串口、传感器、系统的校零和校准、刷新频率等。

4、报警功能：当测量值超过设定的公差范围时，自动声光报警。报警为分级报警，测量值超过上限值时红灯闪烁同时声音报警；测量值低于下限值时绿灯或蓝灯闪烁同时声音报警。便于操作人员对不合格品进行分拣。另外，可设定几个点超差进行报警。

5、数据存储功能：每次测量均保存记录，记录结果保存为Excel连续表单，可分批打印。

6、校准功能：当测量误差过大时，放入标准量块后校准即可回复功能。

正常使用

在开机前检查定位架，确保托架型号与要测试的圆盘匹配；

上电开机，设备显示主界面，定位架应处于缩回的位置；

将被测圆盘放到旋转托盘上，紧贴定位架；

按绿色按钮或触摸屏上的测量键，定位架伸出将圆盘推出到测量位置，托盘开始旋转，同时设备开始测量；

测量结果显示在屏幕上，同时统计本次测量的z大值和z小值；

当测量值超出设定测量范围时，设备报警；

旋转托盘旋转一周停止，本次测量结束。

在测量时也可以通过绿色按钮停止本次测量。

线下对射单点测厚仪实现圆片、圆盘状等产品的离线周边厚度检测，使用方便，操作简单，可快速抽检物品尺寸。
