苏州信科宣旁通式孔板流量计做您靠谱的合作伙伴

不少客户面临这样的困境：矿井地质条件特殊，不知道该选什么型号设备；采购后没人会安装调试，设备迟迟无法投产；后期缺乏运维知识，设备损耗快、

寿命短……这些问题，看似是小麻烦，实则直接影响设备使用效果和矿井整体效益。选择我们，全程有人对接，一站式解决所有难题，做您靠谱的煤矿设备

长期合作伙伴。

一、结构

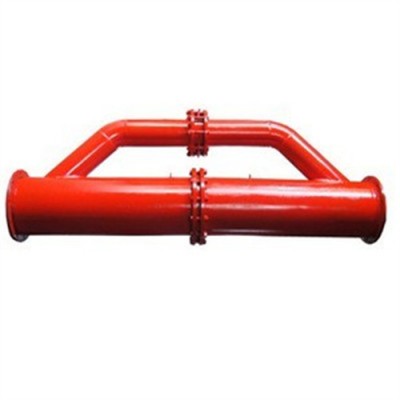

孔板流量计（旁通式）主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于

开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

二、特点

此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

三、工作原理

1.旁通式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着的函数关系，流量越大，压力差就越大，差压信号传送给差压变送器，转换

成4—20ma.DC模拟信号输出，传输给流量积算仪，实现流体流量的计算，利用智能型差压变送器，对工矿温/压进行自动补偿后，实现对流体质量流量的

测量。 2.孔板以内孔锐角线来保证精度，因此对磨蚀、磨损、结垢、脏污等不良问题很敏感，长期使用精度难以保证，需买年定期拆下检修一次，以保证

产品的使用效果与测量精度。

苏州信科宣：拒绝偷工减料，只做放心矿用设备！
