电机试验铸铁平台解决振动测试台面共振保障电机检测精度稳定

电机振动测试解析：铸铁平台如何保障新能源汽车电机试验精度？

在新能源汽车电机研发与量产检测中，振动测试是评估电机稳定性、耐久性及噪声控制的核心环节，试验精度直接决定电机功能判定的准确性。而电机振动测试的精度根基，离不开电机试验平台的支撑。铸铁平台作为新能源电机测试台的核心基准部件，凭借高刚性、低振动、高精度的特性，解决了测试过程中基准漂移、外部干扰等痛点，成为保障试验数据可靠的关键设备。本文结合测试场景需求，解析铸铁平台的精度保障逻辑，融入振动测试基准平台、电机试验台架等高频关键词，为行业选型与应用提供参考。

新能源汽车电机振动测试的核心痛点的是“基准不稳定”与“干扰难挡住”。电机高速运转时产生的振动频率可达50-2000Hz，若试验平台刚性不足，易引发共振，导致测试数据失真；同时，车间地面振动、设备运行干扰等外部因素，也会直接影响振动传感器的信号采集精度。而铸铁平台通过结构与工艺设计，从根源上规避了这些问题，为测试搭建稳定的基准体系。

铸铁平台保障试验精度的核心逻辑体现在三大核心优势。其一，高刚性结构筑牢基准根基。平台主体选用HT350强度灰铸铁或QT600球墨铸铁，经高温时效+振动时效双重处理，残余应力去除率≥98%，避免自身变形。搭配“箱型封闭框架+十字交叉加密筋板”设计，筋板厚度≥25mm，台面厚度≥120mm，在电机大载荷（通常2-5吨）作用下，台面挠度≤0.02mm/m，无塑性变形，确保测试基准面长期平整。

其二，低振动衰减特性挡住干扰。铸铁材质本身具备优异的阻尼功能，振动传递率≤6%，能快衰减电机振动产生的二次共振，避免平台自身成为振动源。同时，平台底部配备减振垫（阻尼比≥0.18），可隔离地面振动、车间设备运行等外部干扰，使振动测试的环境干扰误差控制在±0.05g以内，确保传感器采集的振动数据真实反映电机本身功能。

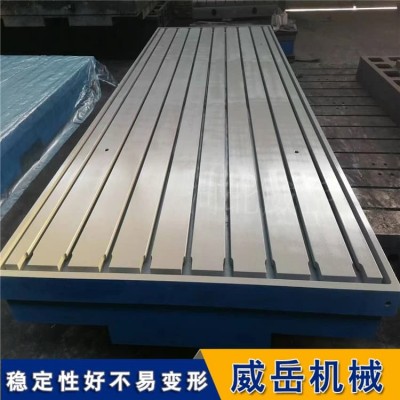

其三，高精度加工保障定点准。作为电机试验平台的基准面，铸铁平台工作面经超精磨处理，平面度误差≤0.03mm/m（0级精度），表面粗糙度Ra≤0.8μm。台面对称分布T型槽（槽宽22-36mm，间距100-150mm），可准固定新能源电机测试台的夹具、传感器支架及电机台架，定点精度≤±0.02mm，确保电机安装同轴度与传感器布置位置符合测试标准，避免因安装偏差导致的测试误差。

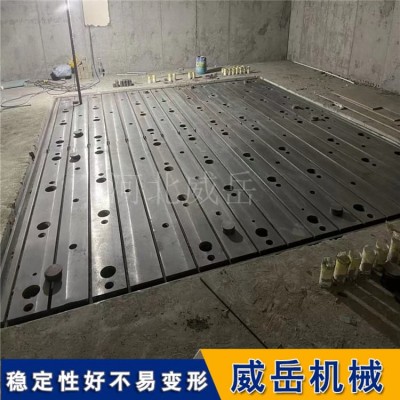

在实际应用中，铸铁平台的选型与部署需匹配新能源电机测试需求。例如，针对大功率驱动电机（200-300kW）的振动测试，需选用承载≥5吨的重型电机试验平台，搭配预埋钢板增强地面承载稳定性；对于微型驱动电机的测试，可选用00级高精度铸铁平台，配合激光校准仪定期复核平面度，确保测试精度。此外，平台需远离机床、风机等强振动源，安装时通过可调地脚螺栓校准水平度，水平度误差≤0.03mm/m。

综上，铸铁平台作为新能源汽车电机振动测试的核心基准部件，通过高刚性、低振动、高精度的特性，为测试搭建了稳定可靠的基准体系，挡住干扰、准定点，保障了试验数据的真实性与准确性。在新能源汽车电机向高功率、效率转型的趋势下，选用适配的铸铁电机试验平台，是提升测试精度、优化电机功能的重要保障，也成为电机研发与检测环节不可或缺的核心设备。
