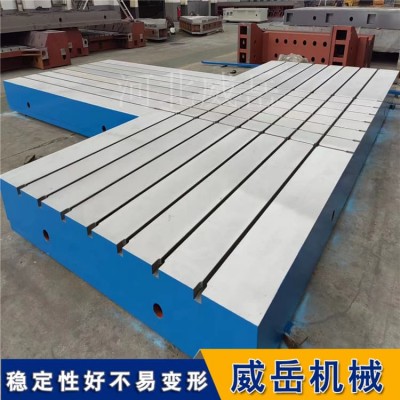

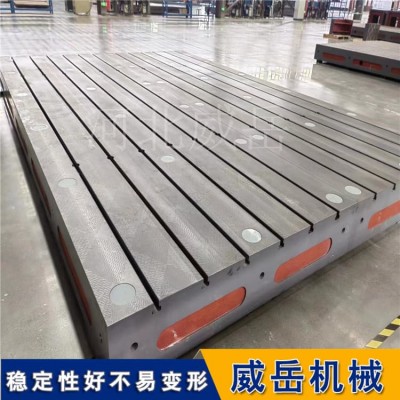

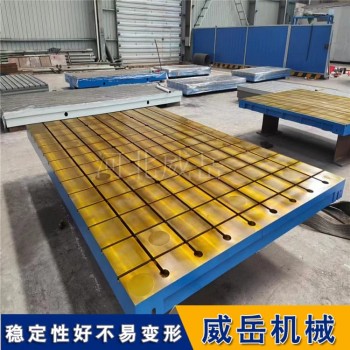

T型槽铸铁试验平台-电机实验室专用铁地板定制

动力电机试验铁地板：底盘刚度与振动控制关键技术设计

在新能源汽车、工业电机等领域，动力电机（功率覆盖100-500kW）的性能测试对稳定性要求严苛，试验铁地板作为测试系统的核心承载与基准平台，其底盘刚度直接决定电机安装精度，振动控制能力影响测试数据可信度。只有通过科学的关键技术设计，强化底盘刚度、优化振动控制，才能让试验铁地板成为动力电机测试的“可靠基石”，为电机功率、扭矩、效率等核心指标检测提供稳定保障。试验铁地板的底盘刚度设计，需应对动力电机的重载（静态载荷5-20t）与动态冲击，核心技术集中在材质选型、结构优化与工艺强化。材质上，优先选用QT600-3球墨铸铁，抗拉强度≥600MPa、屈服强度≥370MPa，弹性模量达170GPa，相比普通灰铸铁，抗变形能力提升40%；底盘采用“箱型封闭结构+十字交叉筋板”设计，筋板厚度18-25mm，间距200-250mm，形成密集支撑网格，同时在电机安装区域增设加厚加强板（厚度30-40mm），使底盘抗扭刚度≥8×10⁵N・m/rad，避免电机运行时底盘扭曲变形。工艺上，底盘需经550℃高温时效+12个月自然时效处理，残余应力去除率≥95%，后续经粗磨、精磨、超精磨三道工序，台面平面度误差≤0.03mm/m，确保电机安装基准的长期稳定。某新能源汽车电机实验室数据显示，采用该刚度设计的试验铁地板，承载15t电机时台面挠度仅0.015mm，远超普通地板0.05mm的行业均值。

振动控制是试验铁地板适配动力电机高频振动（50-3000Hz）的关键，核心技术包括减振结构设计、振动隔离与阻尼优化。首先是减振层设计，在底盘与地面间加装定制化减振垫（厚度25-30mm，阻尼比0.09），按底盘重量1.5倍选型，每平方米布置6-8个，且减振垫与地脚螺栓中对齐，通过“多点均匀承载”降低振动传递率至8%以内；其次是共振，通过有限元分析模拟底盘固有频率，使其避开动力电机常用工作频率（50-1000Hz），或在底盘底部粘贴12mm厚丁基橡胶阻尼贴片，将共振峰值降低5dB以上，避免共振放大振动干扰。此外，试验铁地板需与车间地面做物理隔离（预留10-15mm间隙），周边设置减振沟（深300mm），进一步阻断外部振动传导，某工业电机测试项目中，优化后的试验铁地板将传感器检测到的振动幅值从0.008mm降至0.001mm，测试数据重复性误差≤±0.8%。除核心技术外，试验铁地板的细节设计需兼顾适配性与耐用性。底盘预留标准化T型槽（槽宽22/28mm，间距50/100mm）与定点销孔（H7级公差），适配不同规格动力电机的快安装，定点精度≤±0.02mm；表面做林化+环氧树脂静电喷涂处理（厚度70-90μm），硬度≥45，耐盐雾腐蚀≥600小时，抵御电机测试中冷液、油污的侵蚀；底盘边缘设置防撞护板（厚度10mm）与接地端子（接地电阻≤4Ω），保障测试安全。

试验铁地板作为动力电机测试的核心基准，底盘刚度与振动控制的技术设计直接决定测试系统的性能上限。通过材质升级、结构优化、减振强化等关键技术，既能让试验铁地板稳稳承载重载、抵御高频振动，又能为动力电机准测试提供稳定基准。在新能源汽车、工业电机产业快发展的今天，高性能试验铁地板的技术创新，将持续为电机研发与质量检测赋能，成为推动行业技术升级的“基石”，让每一组测试数据都反映电机真实性能。
