试验机底座安装：别再用“垫砖头方法”了！这才是标准流程

在工业测试与科研场景中，不少人仍用“垫砖头”“塞铁片”的土方法安装试验机底座，看似省事，实则导致底座倾斜、固定松动、精度漂移，测试数据失真率超±1.5%。试验机底座（尤其是铸铁底座）的标准安装流程，是保障设备稳定运行与数据关键。本文拆解从准备到验收的全标准步骤，融入试验机底座安装、铸铁底座校准、T型槽底座固定等高频关键词，帮你告别土方法，安装规范不踩坑。

一、“垫砖头”的4大危害：别让安装毁了底座

土方法安装的远超想象，核心危害直击：

基准失衡：砖头受力不均导致底座倾斜，平面度误差超0.1mm/m，测试基准偏移；

固定失效：无标准化固定，试验机运行时振动易导致底座滑移，引发设备碰撞风险；

结构损伤：砖头硬度不均，长期承载会让铸铁底座局部应力集中，台面开裂、变形；

精度失控：振动与倾斜叠加，数据重复性差，疲劳测试、检测结果完全不可信。

而标准安装流程从找平、固定、校准规范，规避这些问题。

二、标准安装流程：5步搞定，精度稳如泰山

1.安装前准备：基础条件先达标

场地要求：安装地面需平整（平整度误差≤0.5mm/m）、承重达标（按试验机重量+测试载荷的2倍核算），避免松软地面沉降；

工具准备：激光水平仪、扭矩扳手（10.9级）、可调地脚螺栓、减振垫（/空气弹簧）、水平尺（精度0.02mm/m）；

底座检查：确认铸铁底座无运输损伤，台面无砂眼、毛刺，T型槽（若有）清洁无杂物，核对材质报告与精度等级（1级/0级）。

2.底座就位：准摆放不偏移

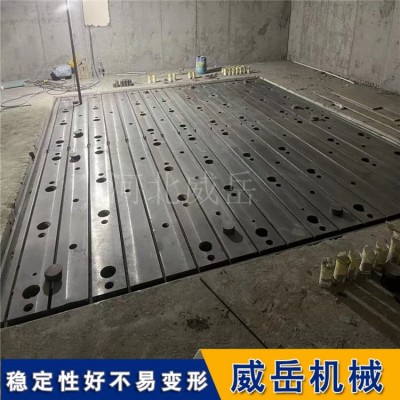

按设备安装图纸，将试验机底座（铸铁底座）平稳放置于位置，预留≥300mm操作空间，避免靠近振动源（如机床、风机）；

若为T型槽底座，确保槽口朝向与试验机固定孔位置匹配，方便后续装夹。

3.找平校准：水平精度是核心

安装可调地脚螺栓：在底座四角及中部关键点安装地脚螺栓（间距≤800mm），初步调平；

激光找平：用激光水平仪检测底座台面平面度，微调地脚螺栓，确保平面度误差≤0.05mm/m（1级精度）、水平度误差≤0.03mm/m；

多点复核：在台面均匀选取8-10个检测点，用水平尺二次校准，无明显偏差后锁紧地脚螺栓螺母。

4.固定与减振：双重保障稳运行

底座固定：用地脚螺栓将底座与地面预埋钢板锁紧，扭矩按螺栓规格设定（M20螺栓扭矩≥150N・m），避免松动；

减振安装：在底座与地面之间加装减振垫（厚度30-40mm，阻尼比≥0.12），重型试验机选用双层减振垫，振动传递率≤8%；

试验机固定：将试验机吊装至底座台面，对齐固定孔，用T型螺栓（适配T型槽底座）或膨胀螺栓多点锁紧，定点精度≤±0.02mm，确保设备与底座贴合面积≥98%。

5.验收校准：数据达标再投产

精度复检：用激光干涉仪检测底座台面平面度，运行试验机空载测试，监测振动幅度（≤0.01mm）；

数据验证：进行标准件测试（如已知强度的试样拉伸测试），对比数据误差≤±0.3%，确认精度达标；

记录存档：保存安装图纸、水平度检测报告、振动测试数据，作为后续维护依据。

三、关键避坑：3个细节决定安装成败

减振垫选型：按试验机类型匹配，高频振动设备（如振动试验机）选空气弹簧减振垫，设备选减振垫，避免减振失效；

螺栓锁紧：须用扭矩扳手按标准扭矩锁紧，T型槽底座的螺栓需加装防松垫圈，防止长期振动导致松动；

定期复检：安装后每3个月复核一次水平度与平面度，每年进行一次校准，避免地基沉降或螺栓松动影响精度。

四、不同场景安装要点

试验机（电子试验机）：选用0级精度铸铁底座，搭配三层减振垫，水平度误差≤0.02mm/m；

重型试验机（液压试验机）：底座台面厚度≥120mm，加密地脚螺栓（间距≤600mm），采用预埋钢板固定，防止移位；

振动试验机：抗振铸铁平台+空气弹簧减振垫，安装时远离共振源，台面平面度误差≤0.03mm/m。

试验机底座的安装，是精度保障的“道防线”。告别“垫砖头方法”，遵循标准安装流程，既能发挥铸铁底座、T型槽底座的核心优势，又能让试验机稳定运行、数据准可靠。规范安装不仅能延长设备使用寿命，更能避免因数据失真导致的研发误判、生产损失，堪称性价比高的精度。
