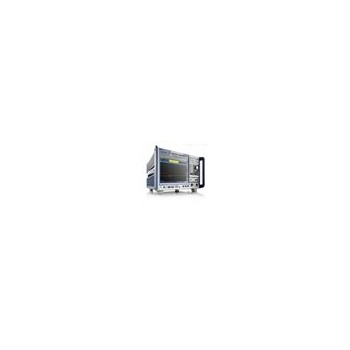

R&S ESW8/ESW26/ESW44 EMI 测试接收机

的射频特性和超快的测量速度

R&S?ESW 是一款具有射频特性的 EMI 测试接收机，具有超高的动态范围和测量精度。它满足CISPR、EN、MIL STD-461、DO 160 和 FCC要求的严格的认证测量指标。通过基于 FFT 的时域扫描，R&S?ESW 几乎能够立即捕获并加权 频谱。该仪器带频谱瀑布图功能的实时频谱分析能力允许对 信号及其历史进行详细分析。多视图模式可以直观显示结果，适用于多个操作模式。

主要特点

? 频率范围 2 Hz 到 8 GHz、2 Hz 到 26.5 GHz 和 2 Hz 到 44 GHz

? *符合 CISPR 16-1-1、ANSI C63.2、MIL STD 461 和 FCC标准

? 的动态范围和 的精度能够满足认证测量的要求

? 使用基于 FFT 的时域扫描实现超快测量

? 具有用于 ISM 频段的可选高通滤波器和陷波滤波器作为预选滤波器

? EMI测试接收机和信号频谱分析仪集成到同一台仪器

? 实时频谱分析（R&S?ESW-K55 选件）具有高达 80 MHz 的分析带宽和频谱瀑布图功能

? 多视图功能允许在单个画面上直观显示多个操作模式的测试结果

特性

符合认证标准的 EMI 测量

? 认证测量

? 在频谱分析仪模式中进行符合标准的 EMI 测量

· 满足严格要求的射频性能

? 动态范围极宽

? 显示平均噪声电平 (DANL) 低（f ≤ 1 GHz 时典型值为 –168 dBm）

? 射频前端1 dB 压缩点高达 +15 dBm

? 三阶交调截止点 (TOI) 高（典型值为 +25 dBm）

? 测量精度超高（f ≤ 8 GHz 时测量精度为 ±0.37 dB）

· 集成式预选滤波器和前置放大器

? 集成了21个预选滤波器作为标准配置

? 频率为 2 MHz 的附加高通滤波器用于抑制交流供电线路上的数据载波和 信号

? 陷波滤波器用于抑制免*的 2.4 GHz 和 5.8 GHz ISM 频段中的强载波信号

基于 FFT 的时域扫描实现超快测量

? 同时使用准峰值和 CISPR 平均值加权对传导 电平进行实时测量

实时频谱分析功能实现细致的骚扰信号分析（选件）

? 使用高达 80 MHz 的带宽进行实时测量

? 频谱瀑布图用于实现无缝频谱显示

?余晖模式（频谱概率统计）用于清晰识别脉冲和连续

?频率模板触发用于对偶发频谱事件进行 可靠的检测

· 操作方便，结果显示直观

· 清晰的表格形式进行扫描设置

· 多视图：直观显示多个结果

· 用户界面经过优化处理，支持触摸屏，允许快速访问所有功能

· 集成了在线帮助功能

· 可存储测试结果和仪器配置信息

· 自动化测试

· 预览测量 – 数据精简 – z终测量

· 可使用R&S?EMC32 EMC测量软件进行远程控制，实现自动化EMI测试

· 用户界面经过优化处理，支持触摸屏，允许快速访问所有功能

· 报告生成器用于记录测量结果

· 四通道喀呖声率测量

· 符合 CISPR14-1标准要求的喀呖声率分析功能

· 能够记录结果，生成报告

· 数据保护和远程控制

· 支持可移动硬盘(HDD)，保证测试数据的安全、机密

· 通过GPIB或者LAN实现远程控制

· 驱动支持LabView, LabWindows/CVI, VXI Plug & Play

· 免费的固件升级 – 始终与新技术发展保持同步
