鹤壁博达厂家VLG型锥流量计会是您的放心之选

鹤壁博达厂家VLG型锥流量计会是您的放心之选，二十年生产制造煤矿设备厂家，生产制造各种高瓦斯煤矿，化工厂等使用的三防装置，放水器，流量计，排渣器等，欢迎新老客户继续支持！

一、工作原理

1.LNV型V型锥流量计基于伯努里方程和流体流动连续性方程的原理， 经过推导和单位换算，其流量基本方程式如下：

(1)qm  = ………………………（1）

(2)qm:   流体的质量流量  ［kg / h］

(3)C:    流出系数 ［经过流量标定或抽样标定、几何尺寸检查即可知］

(4)ε：  可膨胀性系数  ［对液体ε＝1］

(5)β：  径比 ［＝d / D ］.d：节流件工作条件下的等效流通直径 。

(6)D：仪表测量管工作条件下的内径［mm］

(7)ΔР：节流件上、下游取压口处产生的差压 ［kpa］

(8)ρ  ：仪表安装处上游侧工作条件下流体的密度  ［kg / m   ］

(9)在给定流量计的条件下，只要知道流体的有关参数，用差压变送器测得差压值即可得知流量。在流体温度、压力变化的情况下，同时配用温度变送器、压力变送器、智能流量显示仪或计算机，即可得知流体的质量流量或标准状态下的体积流量。

二、结构形式与主要技术参数

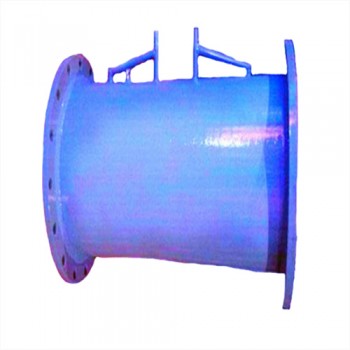

LNV型 V型锥流量计结构是由法兰、测量管、取压嘴、翼型支撑件、v形锥组成。

技术参数

(1)a  公称通径:  DN=40mm～2000mm

(2)b  公称压力：PN ≤20Mpa

(3)c  流量不确定度：实流标定：±0.5％；±1％干式标定：±1％；±1.5％

(4)d  重复性：±0.2％；±0.5％

(5)e  安装仪表处的短直管段长度：上游0.5～2D，下游0～1D

鹤壁博达厂家VLG型锥流量计会是您的放心之选，一路以来不断地更新发展新产品的使用，以及承蒙新老客户的支持，希望未来的发展我们一起进步！鹤壁博达机械厂-杨娜
