具备环保节能的矿用旋转式孔板流量计

在追求煤矿安全防护的同时，我们也注重环保与节能，旋转式孔板流量计在设计和制造过程中，应用了环保材质和节能技术，确保在保障安全的同时，减少对环境的影响，助

力煤矿行业实现可持续性发展。

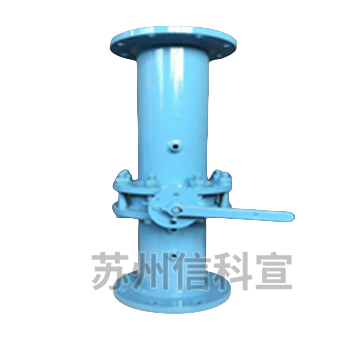

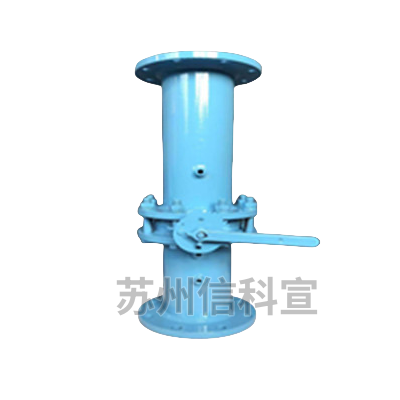

一、产品结构

旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有

圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

二、工作原理

旋转式孔板流量计是通过流体流到孔口时，流股截面收缩，通过孔口后，流股还继续收缩，到距离（约等于管径的1/3至2/3倍）达到小，然后才转而逐渐扩大到充满

整个管截面，流股截面小处，速度大，而相应的静压强低，称为缩脉。因此，当流体以的流量流经小孔时，就产生的压强差，流量越大，所产生的压强差越大。因此，

利用测量压强差的方法就可测量流体流量。

三、技术参数

规格：DN15～DN1000

孔径比(β=d/D)：β=0．2—0．75

材   质：孔板为不锈钢，直管段为碳钢。

工作压力：0.6～3.2（Mpa）

注：水平连接管路长短可按照客户要求定制。
