认真和真诚是信科宣旋转式孔板流量计的名片

认真与真诚，是我们的名片，旋转式孔板流量计不靠哗众取宠，懂得自然珍惜，相信时间见证品质，细水方能长流。

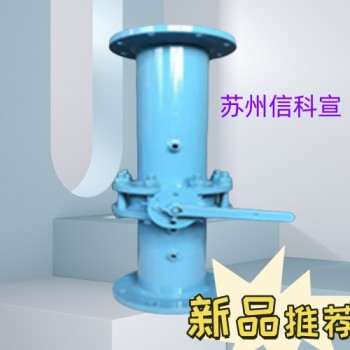

一、结构：旋转式孔板流量计由孔板、可旋转手柄、取压嘴、进气端管路、出气端管路、可控式测压球阀等结构组成。

二、用途：该装置设置在抽放主管、分管和支管上，当流体经管道内的节流装置会产生一定的管道阻力，随着管线的延伸，特别是分支管线的增加，造成抽放管线阻力增大的问题，为保障抽放系统末端抽放负压，提高抽放效果，本厂根据市场需求研发旋转式孔板流量计，用以解决抽放管线阻力问题，旋转式孔板流量计做到了将测量孔板与旁通管路二合一，即能使用孔板测量流量，又能使介质完全无阻挡通过管路，减小管线阻力，起到旁通的作用。本设计结构紧凑、操作简单、启闭灵活、使用安装方便，也解决了行道狭小安装极不方便的问题，可根据不同管径匹配不同管径的流量计。

三、使用：本款流量计有旋转手柄，使用时旋转孔板阻断横切面形成压差进行有效测量。测量后再通过手柄形成同向面，不影响正常抽采流量的工作，并且使用非常便携，省出旁通式流量计的占用空间。

四、技术参数

型号：JXG

规格：DN15～DN1000

孔径比(β=d/D)：β=0．2—0．75

材???质：孔板为不锈钢，直管段为碳钢。

工作压力：0.6～3.2（Mpa）

注：水平连接管路长短可按照客户要求定制。
