顶板位移仪反光彩色显示 平行式检测点数分1点2点

因原材料波动、因此价格型号也有不同,具体报价请联系销售人员，谢谢。

一般来说顶板离层仪是一种监测顶板岩层移动的监测仪器。顶板离层仪又叫做顶板离层指示仪，能够有效地确保煤矿安全生产，另外还开发了数显顶板离层仪、在线监测顶板离层仪。

先说顶板的的作用吧；顶板离层仪是一种可以监测顶板岩层移动的检测装置，它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况，顶板离层仪种类大概有两种，一种是LBY型号圆盘的，还一种是ZKBY型梯型的，检测点数一般有1点、2点、3点、4点、6点、8点等，其中2点、3点是长用的。该产品结构简单、使用方便、读数直观、价格低廉、是煤矿必备的矿压观测产品之一。

顶板离层仪结构：

顶板离层指示仪主要由基点锚头、测绳、套筒、牌、内测筒、外测筒组成。

顶板离层仪监测原理：

深基点锚头应固定在钻空深部5m处稳定岩层内，浅基点固定在钻孔2-2.5m处(钻杆端部位置)。当锚杆锚固范围内有离层时，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时，内外测筒分别有离层显示，其显示值之和为总离层值。

顶板离层仪安装：

1先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。

2将浅部锚头送入至安装位置。

3安装好套管，套筒底端接牢牌，牌底沿距顶板约35mm，然后将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接。

4外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。

观测记录

巷道顶板离层观测记录

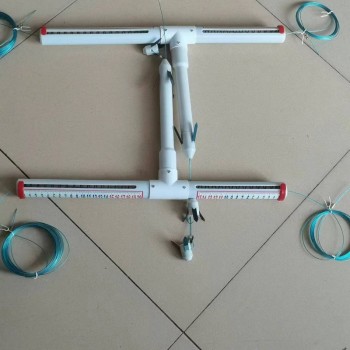

T型式顶板离层仪平行式是一种检测顶板岩层移动的监测仪器。它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。为煤矿工程技术人员和监测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆的合理性、经济性而需要的科学依据。从而有效的顶板坍落事故的发生，确保煤矿按全生产。顶板离层指示仪主要由基点锚头、锚爪、测绳、游标尺组成。
