高调的进行我司的回收，不限量，不限地，因为我们是行业人，回收仪器仪表是我们的分内之事，责任之事，做人我们可以低调，回收我们一直高调进行。

8164A光波测量系统支持全范围的可调激光光源模块和8153A以及8163A光波多用仪表系列的各模块。8164A具有通过GPIB、和PC卡接口连接各种控制设备的特点。可配置的硬件输入和输出触发器端口使8164A能在自动环境中运行。8164A还包

括“3.5”软盘驱动器、VGA端口（RS232C串行接口），键盘接口和并行打印机端口。

各种增益波段的可调谐激光光源

81680A和81682A模块工作在1550nm波段，而81640A覆盖的波长范围为1510nm至1640nm。

较佳的调谐精度尤其适合测试关键密集波分复用(DWDM)器件。

81640A、81680A和81682A可调谐激光光源模块具有内置的波长控制环，推动当今技术的发展，挑战测量极限。它们在连

续输出功率的条件下实现无跳模调谐，适合于测试关键的DWDM部件。所有三种模块适合于装入8164A主机的底槽。

测试集成光器件的偏振保持光纤81640A、81680A和81682A模块是测量集成光器件特征的理想工具，它们的panda PMF

输出端口可以提供清晰的偏振状态，以保证波导装置上的恒定测量条件。PMF光缆可以很容易地连接一个外部光调制器

。

低自发幅射保证大的测量范围81640A和81680A可调谐激光光源模块装有二个光输出端口，一个输出端口传送具有低源自

发幅射（SSE）的信号。它能够对多路窄间隔的DWDM系统部件进行准确的串话测量，功率计模块自身可以充分地表征陡

峭陷波滤器特性，例如光纤布拉格光栅。

第二输出端口提供更大的光功率，并允许通过内置光衰减器进行大于60dB的功率调整。

测试光放大器和无源部件

81682A可调谐激光光源模块提供测试当今光放大器所需的强大激励功率。可选的内置光衰减速器使输出功率可动态变化

大于60dB，优良的波长精度使之成为适合各类部件测试的多用途仪器。

可用于多通道测试用的小型模块

数量可变并可yao控的81689A小型可调谐激光光源模块与81682A高功率可调谐激光光源相结合，是测量DWDM系统特性所

需的光放大器的理想方案。此外，利用81689A可建立实用的多通道密集波分复用(DWDM)系统测试床。

其连续无跳模调谐特性使人们只要旋转纽或使用标度键便可轻易将仪表设定在所需的目标波长和功率电平上，即使是复

杂的设置也毫不例外。81689A可配标准单模光纤和Ｐanda型保偏光纤。

每一8164A主机可以在其顶槽安装四个81689A单元，8166A光波多路系统主机在一个机架上则可容纳多达17个小型可调谐

激光光源模块。需要时可容易地控制一个以上的主机。

小型的可调谐损耗测试仪把81689A小型可调谐激光光源插入8163A光波多用表主机，配以功率计模块，便可构成一个精

巧便携式损耗测试仪。它的可调谐性使我们可以对EDFA窗口中各波长的器件和链路进行检查。

可达８个输出端口的内置应用，供快速测定滤波器和其他装置修改的版本2和以后的8164A仪表固件能以波长扫描方式同步测量多达8个装置端口的介入损耗。应用包括曲线显示，指标和数据存储。

8164A光波测量系统（主机）

8166A光波多路系统（主机）

81640A可调谐激光光源模块，±3pm,低SSE，1600nma

81645A填充模块

81680A可调谐激光光源模块，±2pm,低SSE，1550nmb

81682A可调谐激光光源模块，+8dBm,1550nma选件003 内置光衰减器，衰减范围60

dB(仅适用于81682A，大输出功率减低1.5dB)

81689A小型可调谐激光光源模块，+6dBm,1550nma

可调谐激光光源须与一个连接器选件

选件021　单模光纤，平面接触连接器(81689A可用)

选件022　单模光纤，斜面接触连接器(81689A可用)

选件071　偏振保持光纤，平面接触连接器

选件072　偏振保持光纤，斜面接触连接器

a需要一个81000×1连接器接口、b需要二个81000×1连接器接口

816 VISA VX1即插即用驱动器

较佳品牌的测量设备，用于快速和

准地测试关键的密集波分复用设备

Agilent 8164A光波测量系统与8166A光波多路系统，各种可调激光器，以及8162与8163系列的功率探头和传感器模块等

一起，能快速和准地测试无源光部件。提供的行业更高的测量精度和动态范围，使您可以从各种解决方案中选择突出的性能，小巧的体积和较好的性能价格比。

采用新的、功能强大的816x VISA VX1即插即用驱动器，这些仪表可迅速、容易地建立起来，供大量生产中的自动测量。

即使具有端口数的设备，如DWDM复用器及反复用器，也能在很短时间内完成全部测定。

用于多达８个输出端口的滤波器和其他设备快速测定的内置应用软件

此外，修订版2.0和8164A仪表固件能同步测量多达８个设备端口上波长介入衰耗。、

同样也可用在测２个设备端口的8163A光波万用表。该应用包括曲线显示，标记器打印和数据存储。

容易使用的VISA VXI即插即用驱动器,用于完成快速和无故障的测试

由于当今越来越综合的，高度自动化的测试方案的建立，是一项重要成就，Agilent新的VISA VXI即插即用驱动器减轻

了测试和软件工程师承担的重担。

驱动器将多个GPIB命令集合成单个容易理解的函数，例如，采集波长上的部件损耗，节省执行时间和减少测量程序复杂

性。内置的差错处理和参数检查以及全面的在线帮助，导致尽早成功和避免错误。甚至对每个GPIB命令缺乏熟悉的知识

，也可以进行复杂的编程工作。

816x VISA VX1即插即用驱动器启动可调激光器的内置波长录入功能，使波长准确度，直线性和再现性能接近静态操作

的性能。同样，816x VISA VX1即插即用驱动器在8162和8163功率探头和传感器模块的触发器和取样状态方面，具有内

置的专家系统知识，使编程者免于学习硬件的细节。

支持的编程环境

作为先进的用户接口，816x VISA VX1即插即用驱动器可无缝地归并到Agilent VEE 和国家仪器LabVIEW及lab windows

图形编程环境，使您能增加测试仪器的生产率和效率。

此外，816x VISA VX1即插即用驱动器很容易与C、C++以及VisuaBasic 集成。

编程举例，可打印的编程指南，以及在线帮助文件，与驱动器建立程序在一起，包含在产品的CD-ROM中。

81600B, 81480B, 81680B, 81640B, 81672B, 81482B, 81682B and 81642B，可调谐激光器模块涵盖的波长范围为1260

-1640nm，大限度地提高了测试设置的灵活性，降低了测试成本。

回收8164A与回收8164B的同时回收81600B, 81480B, 81680B, 81640B, 81672B, 81482B, 81682B and 81642B，

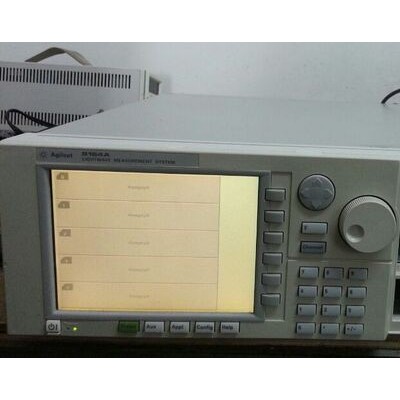

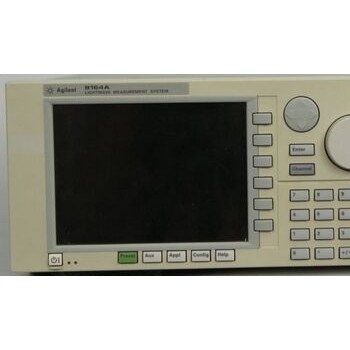

Agilent8164A 光波测量系统 产品状态:已淘汰【回收8164A】

8164A可替代产品:8164B 光波测量系统【回收8164B】

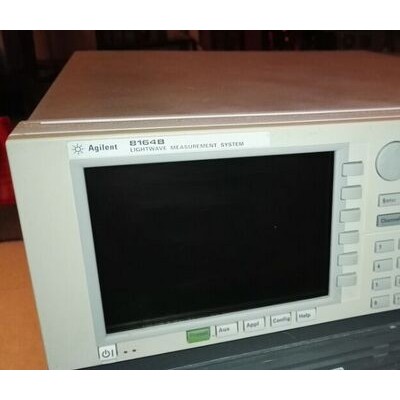

KEYSIGHT8164B 光波测量系统特征

1个可调激光源的插槽

4个用于存储电源模块、回波损耗模块、小型可调谐激光器或固定激光源的插槽

内置应用程序：（被动组件测试、稳定性、日志记录）

扩展系统触发和时钟系统

KEYSIGHT 8164B

是德8164B主机是光学元件测试的基础平台，可作为一种是德可调激光源及多达四种紧凑型模块的主机。+B458 8164A光

波测量系统

KEYSIGHT8164B 主要技术规格

8164B显示：640 x 480

8164B显示分辨率：0.0001dB/dBm、0.01pW和10pW

8164B触发器：所有通路真正同步

8164A 输出功率达+8dBm

较低源自发发射输出

8164A-测试光纤光部件的新型平台

一路办的回收，在回收8164B时，顺路把8164A回收了

同样回收的型号，回收8164B与回收8164A
