DSP-4300其他不常用，用“↑↓”和“PAGE UP(3号按键)、PAGEDOWN(4号按键)”选择你所需的标准，按“ENTER”确认，回到主菜单。

①.新机第一次使用需要修改，以后不需更改的参数。

1.“REPORTIDENTIFICATION”(报告标识，键入公司名称、操作员姓名、用户名称，这些将出现在储存的自动测试报告中)：按“ENTER”进入后，需要输入一些你们公司的资料,只支持拼音输入，比如“SHENZHENWEIXIN"。

2. “AUTO Increment”(自动递增，会使电缆标识的蕞后一个字符在每一次保存测试时递增)：一般不用更改)。

3.“STORE PLOT DATA”(图形数据存储ENABLE(是)Disable(否))：通常情况下选择(Enable)。

4.“BACKLICHI TIME-OUT”(不使用时进入黑屏，省电模式等待时间)：默认是1 Minute,一般不做改动。

5.“POWER DOWN TIME-OUT”(不使用自动关机等待时间)：默认是10 Minute，一般不做改动。

6.“AUDIBLE TONE”(声音提示)：默认是Enable(是)，一般不做改动。

7.“DATE”(日期)：需要输入现在日期。

8.“DATE FORMAT”(日期格式)：默认是日/月/年，一般不做改动。

9.“TIME”(时间)：输入当时时间。

10.“TIME FORMAT”(时间格式)：默认是 时/分/秒，一般不做改动。

11.“LENGTH UNITS”(长度单位：英尺或米)：默认是Feet(ft)，通常改为 Meters(m)。

12.“PRINTER TYPE”(储存图形数据，可把图形数据如衰减、回程损耗和NEXT保存，H.P.是全部，Epson是仅图形，Text only 是仅文本)； 一般选择H.P.，全部保存。

②.新机不需设置，采用原机器默认值的参数：

1.“SERIAL PORT BAUD RATE”(串口通信波特率)：默认值是115200，一般不做改动。

2. “FLOW CONTROL”(流量控制Xon/Xoff 自动开/关Hardware 硬件None无)：:默认值是Xon/Xoff。

3.“NUMERIC FORMAT”(数据格式可选择0.00或0,00作为数据显示格式)：默认是0.00。

4.“LANGUAGE”(语言选择)：默认是English。

5.“POWER LINE FREQUENCY”(市电频率，选50HZ或60HZ)：默认值是60Hz。

6.“IMPULSE NOISE THRESHOLD”(更改燥声控制)：默认值是270mV。

7.“TOP LEVEL PASS* INDICATION”(顶端水平途径*指示)：默认值是Disable。

8.“HEADROOM”：默认值是NEXT。

9.“ConFIGURE CUSTOM TEST”(配置订制的测试)：自己设定测试标准，一般不用。

③.使用过程中经常需要改动的参数：

1.“TEST STANDARD， CABLE  TYPE”(测试标准电缆类型)：常用的是“TIA Cat5EChannel”(超五类通道标准，使用通道适配器)；“TIA Cat 6Channel”(六类通道标准，使用通道适配器)，“TIACat 6 Permlink”(六类永久链路测试标准，使用永久链路适配器)，其他不常用。或用“↑↓”和“Page UP(3号按键)、PageDown(4号按键)”选择你所需的其它标准，按“ENTER”确认，回到主菜单。

 、测试过程：

①.根据需求确定测试标准和电缆类型：通道测试还是永久链路测试 是CAT5E还是CAT6还是其他？

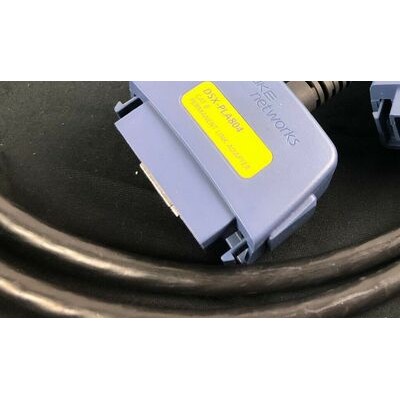

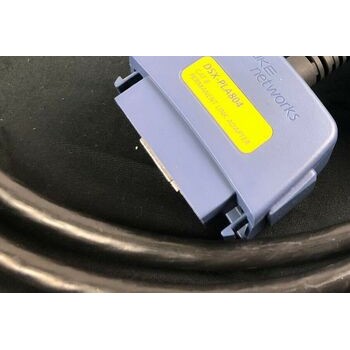

②.关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIACAT5ECHANNEL”通道测试标准时，主机安装“DSP-LIA013 CHANNEL/TRAFFIC ADAPTER FORCAT6/CLASSE”通道适配器，如选择“TIACat5EPerm.link”永久链路测试标准时，主辅机各安装一个“DSP-LIA101

PERMANENT link ADAPTER”永久链路适配器，末端加装PM06个性化模块。

③.再开机后，将旋钮转至“AUTO TEST”档或“SINGLETEST”。选择“AutoTEST”是将所选测试标准的参数全部测试一遍后显示结果；“SINGLETEST”是针对测试标准中的某个参数测试，将旋钮转至“SINGLETEST”，按“↑↓”，选择某个参数，按“ENTER”再按“TEST”即进行单个参数测试。

④.将所需测试的产品连接上对应的适配器，按“TEST”开始测试，经过一阵后显示测试结“PASS” 或“FAIL”。

 、查看结果及故障检查：

测试后，使用“VIEW RESULT”(1号按键)查看参数明细，用“PAGE UP”(3号按键)、“PAGE

DOWN”(4号按键)翻页，按“MEMORY”(2号按键)查看内存数据存贮情况；测试后，通过“FAIL”的情况，如需检查故障，按“FAULTINFO”键，则可以用图形显示故障位置。

 、保存测试结果：

①.刚才的测试结果选择“SAVE”按键存贮，使用“←→↑↓”键或←(1号按键)，DEC(减少，2号按键)，INC(增加，3号按键)，DELETE(删除，4号按键)来选择你想使用的名字，比如“WEIXIN001”按“SAVE”，来存贮。

②.更换待测产品后重新按“TEST”开始测试新数据，再次按“SAVE”存贮数据时，机器自动取名为上个数据加1，即“WEIXIN002”，如同意再按再存贮。一直重复以上操作，直至测试完所需测试产品或内存空间不够，需下载数据后再重新开始以上步骤。

③.将旋钮转至“PRINT”档位:1.>CUSTOM HEADER(报告使用的标题);2.>OPERATOR(操作员);3.>SITE(测试地点)：可以按ENTER进入后按照你想要的称呼进行输入。

7、数据处理：

①.安装linkware软件：至http://www.flukenetworks.com.cn或http://www.testcenter.net.cn的“软件下载”栏目中下载电缆管理软件linkwarev2.1版本或更高版本，并安装好；目前新的软件版本为6.0版本。

 ②.将界面转换为中文界面：运行linkware软件，点击菜单“options”，选择“language”中的“Chinese(simplified)”，则软件界面转为中文简体。

 ③.连接及通讯设置：将主机关机，取出随机的串口线，连接好电脑及主机的串口，再开机。在菜单“选择”中选择“串口”，再根据连接的串口选择“COM1或2-4”，再点击“连接测试”，正常表示可以通讯；否则再试。

④.从主机内存下载测试数据到电脑：在linkware软件菜单“文件”中点击“从文件导入(选择DSP-4000或DSP4100/4300”，很快就可将主机内存贮的根据输入电脑。也可取出存贮直接使用读器读，则将读器作为一个硬盘，同法操作即可

FLUKE DSP-4300，福禄克DSP-4300，

福禄克DSP-4300系列产品使用步骤：

充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；

自校准：取校准模块(上有“DSP-4000CALMODULE”字样)，用校准模块将主机及辅机连接好。打开辅机电源，辅机自检后“PASS”灯亮后熄灭，显示辅机正常。将旋钮开关转到任何模式即可打开主机电源，显示主机、辅机软件、硬件和测试标准的版本(辅机信息只有当辅机开机并和主机连接时才显示)，自测后显示操作界面，将旋扭转至“SPECIALFUNCTIONS”档位，用“↑↓”箭头选择第七项“SELFCALIBRATION”后(如选错用“EXIT”退出重复)，按“ENTER”键和“TEST”键开始自校准，显示“SELFCALIBRATIONCOMPLETE”说明自校准成功完成。

 、设置参数：操作：将旋钮转至“SET UP”档位，在第一个黑块处按“ENTER”进入测试标准和电缆类型选择，常用的是“TIA CAT5ECHANNEL”(超五类通道标准，使用通道适配器)；“TIA CAT 6CHANNEL”(六类通道标准，使用通道适配器)，“TIACAT 6 PERMlink”(六类永久链路测试标准，使用永久链路适配器)
